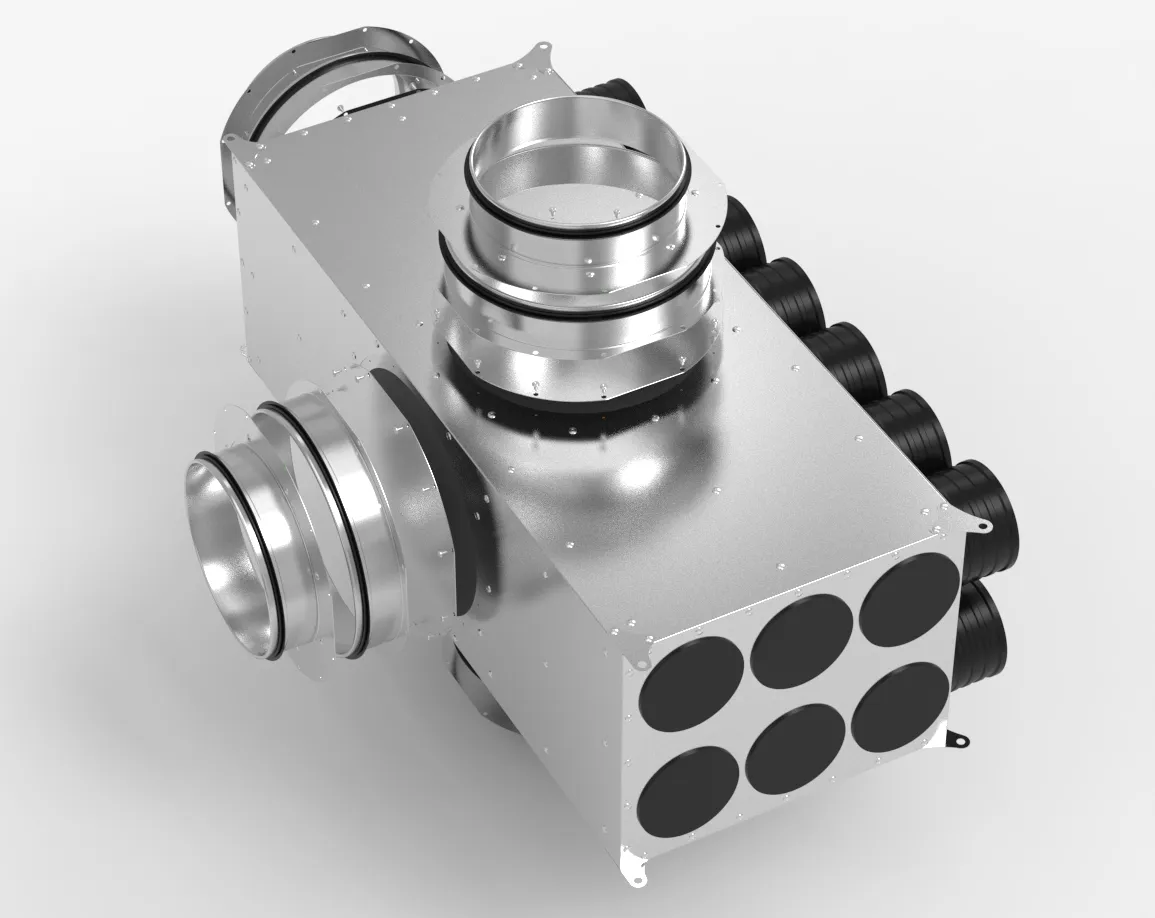

Rozdzielacze wentylacyjne Atmo BOX ACU DUO
Rozdzielacze wentylacyjne Atmo BOX ACU DUO
Najbardziej zaawansowane rozdzielacze z serii Atmo BOX
Przedstawiamy najbardziej zaawansowany element systemu Atmo BOX – rozdzielacz wentylacyjny Atmo BOX ACU DUO. To produkt, który redefiniuje standardy w wentylacji mechanicznej i systemach rekuperacji, łącząc profesjonalne wyciszenie akustyczne, pancerną konstrukcję oraz niespotykaną dotąd wszechstronność montażu. Zrywamy z mitem, że zaawansowane rozwiązania akustyczne są zarezerwowane wyłącznie dla największych inwestycji. Atmo BOX ACU DUO to uniwersalna technologia dla każdego, kto ceni ciszę we własnym domu. Niezależnie od tego, czy budujesz kompaktowy dom parterowy, czy przestronną rezydencję – ten rozdzielacz zapewni Ci najwyższą kulturę pracy instalacji. To inżynieria, która adaptuje się do budynku, a nie odwrotnie.
Inżynieria ciszy – hybrydowa bariera akustyczna

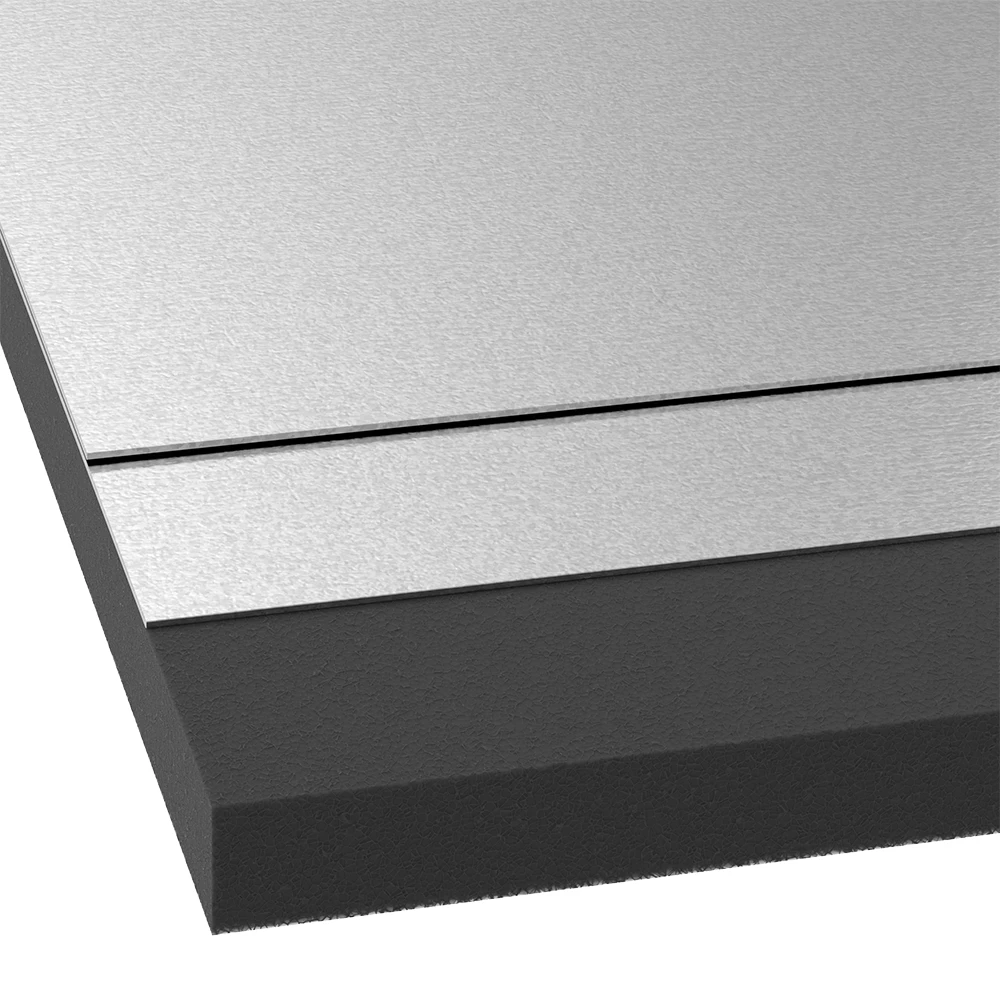

Wyróżnikiem serii ACU DUO jest bezkompromisowe podejście do akustyki, osiągnięte dzięki unikalnej konstrukcji hybrydowej. Wnętrze rozdzielacza wyłożono techniczną matą kauczukową o grubości 19 mm, która skutecznie pochłania szum przepływającego powietrza i redukuje zawirowania. Prawdziwą innowacją jest jednak zastosowanie na czterech bokach korpusu podwójnych ścianek z blachy stalowej. Taka warstwowa budowa tworzy skuteczną tarczę akustyczną – połączenie masywnej, podwójnej osłony zewnętrznej oraz tłumiącej wyściółki kauczukowej wewnątrz. Już samo wprowadzenie nawet minimalnej pustki powietrznej pomiędzy dwie przegrody znacząco poprawia izolacyjność akustyczną. Innymi słowy, ściana Double-Wall naszego rozdzielacza działa jak hybrydowa bariera dźwięku – zwiększona masa i podwójna warstwa obudowy w połączeniu z pochłaniającą matą kauczukową zatrzymują hałas wewnątrz rozdzielacza. Atmo BOX ACU DUO wyznacza nowy standard ciszy – szum instalacji zostaje skutecznie wygłuszony zanim wydostanie się poza skrzynkę.
Technologia Double-Wall – pancerna konstrukcja
Zastosowanie podwójnych ścianek (2× 0,5 mm) na czterech bokach obudowy to nie tylko kwestia akustyki, ale przede wszystkim niespotykana sztywność konstrukcji. Taka dwuwarstwowa obudowa tworzy solidną ramę, która jest całkowicie odporna na odkształcenia podczas montażu w trudnych warunkach budowlanych. Dla instalatora oznacza to, że rozdzielacz nie podda się wyginaniu czy wgnieceniom. Niezależne badania nad podobnymi układami blach wykazały, że dodanie drugiej stalowej ścianki potrafi znacznie zwiększyć nośność i początkową sztywność przegrody. W naszym rozdzielaczu efekt ten przekłada się na konstrukcję o trwałości pancerza – podwójne ścianki działają jak usztywniający panel warstwowy, gwarantując stabilność kształtu i pewność montażu.

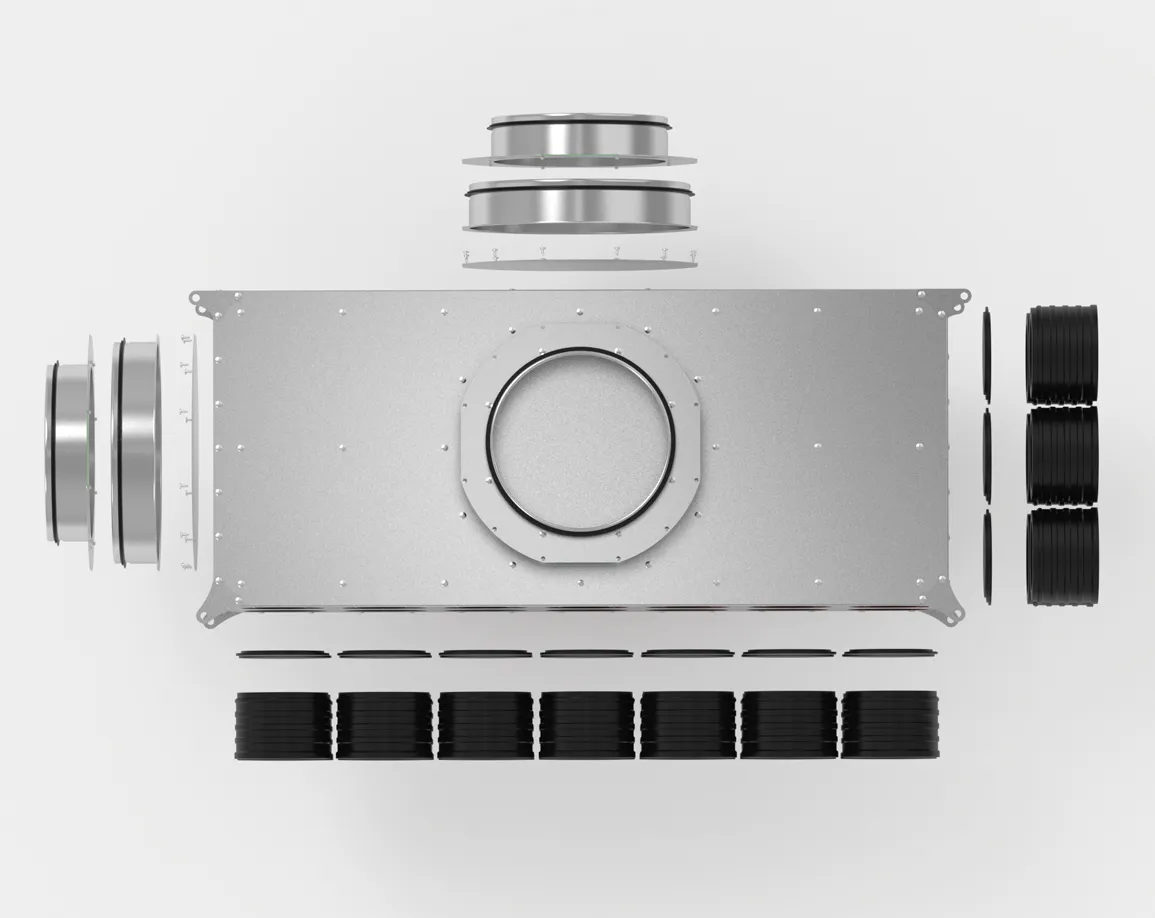

Budowa rozdzielacza wentylacyjnego Atmo BOX ACU DUO

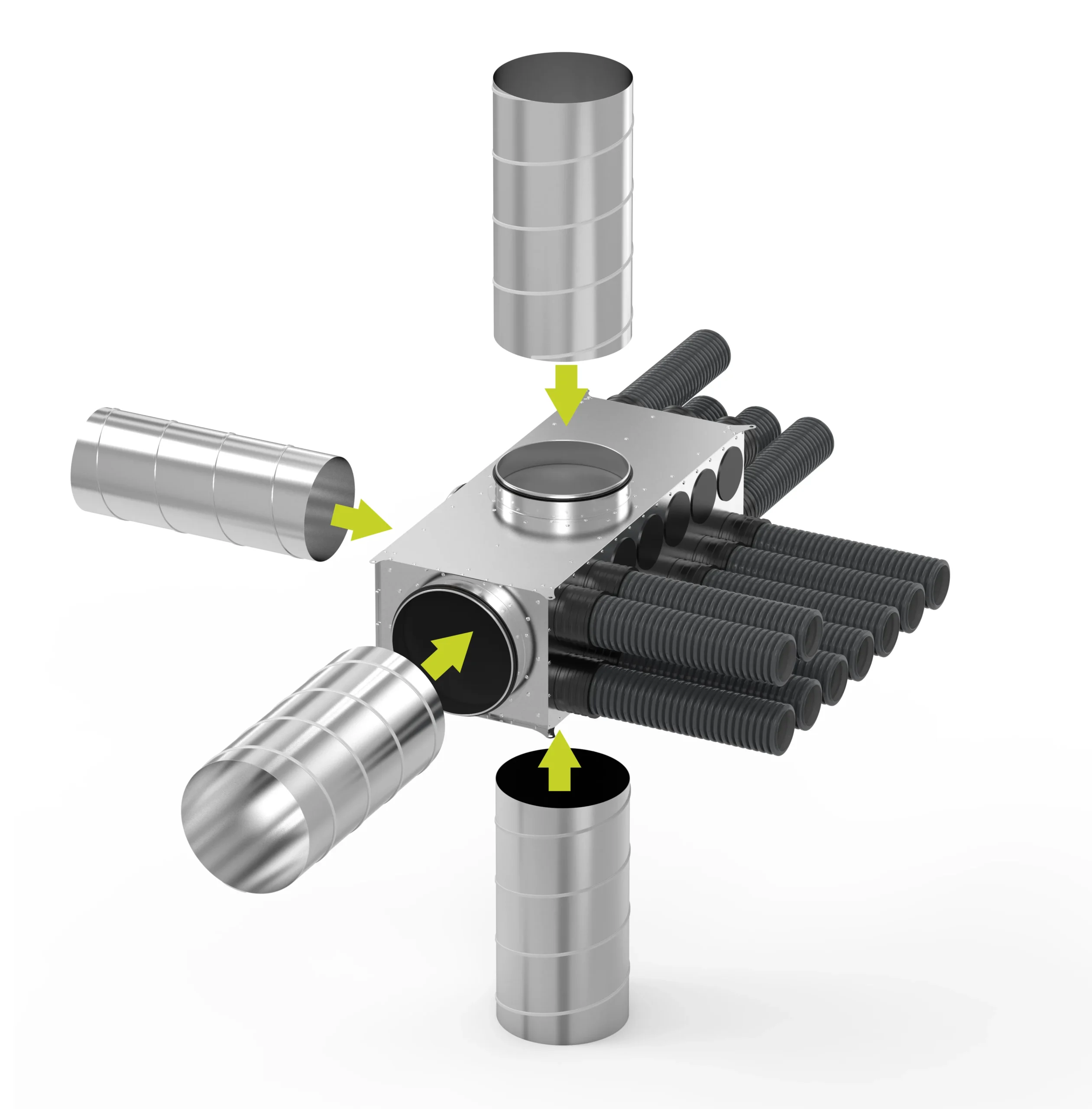

Rewolucja w przyłączach – cztery płaszczyzny montażu
ACU DUO oferuje instalatorowi absolutną wolność projektowania przyłączy. Unikalna konstrukcja pozwala zamontować panel z króćcem głównym (tj. przyłącze do głównego kanału Ø160 mm lub Ø200 mm) aż na czterech różnych płaszczyznach obudowy:
- od góry – podłączenie pionowe od góry rozdzielacza,
- od dołu – podłączenie pionowe od spodu,
- z boku (ścianka krótsza, W) – podłączenie poziome z mniejszego boku,
- z boku (ścianka dłuższa, L) – podłączenie poziome z dłuższego boku.
Takie rozwiązanie daje niespotykane możliwości konfiguracji. Instalator może stworzyć dowolny układ zasilania – boczny, pionowy, przelotowy (na wylot) czy kątowy – bez konieczności stosowania dodatkowych kolan i kształtek, które zazwyczaj generują zbędne opory powietrza. W praktyce oznacza to prostsze prowadzenie przewodów, mniejsze straty ciśnienia i bardziej kompaktową instalację. Atmo BOX ACU DUO adaptuje się do układu budynku, pozwalając wyprowadzić główną rurę w najdogodniejszym kierunku bez kompromisów.

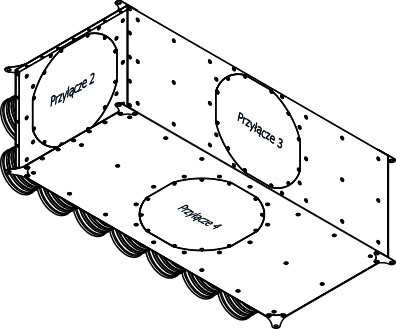

Budowa rozdzielacza i konfiguracja portów

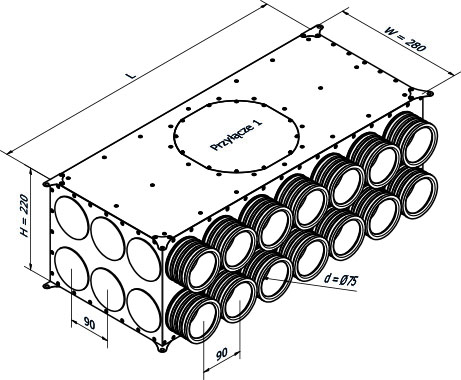

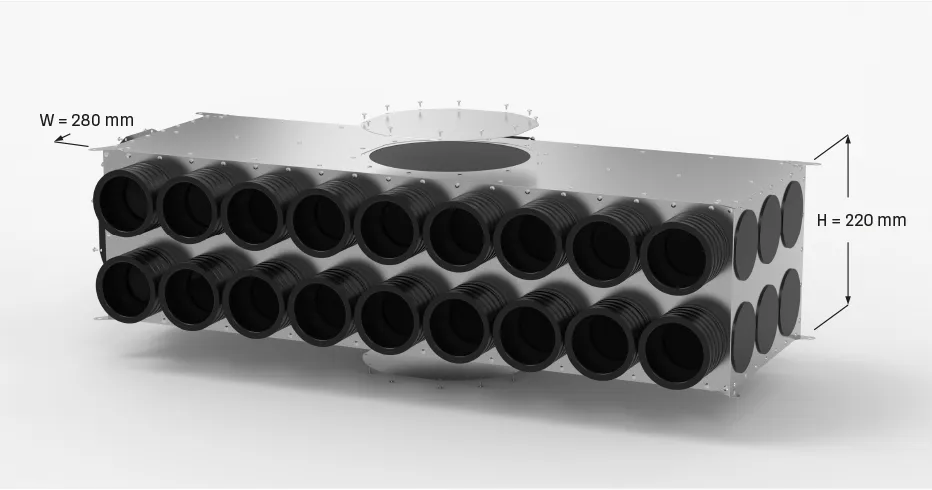

Konstrukcja ACU DUO oparta jest na stałym przekroju obudowy (wysokość H = 220 mm, szerokość W = 280 mm) oraz zmiennej długości L (zależnej od liczby króćców Ø75 mm). Taki profil pozwolił zaprojektować rozdzielacz o dużej pojemności portów w kompaktowej formie:
- Ścianki dłuższe (L): jedna strona rozdzielacza wyposażona jest fabrycznie w rzędy samouszczelniających króćców EPDM Ø75 mm (ułożonych w 2 rzędach). Ich liczba zależy od wybranego modelu długości – od 6 sztuk (2×3, długość L≈290 mm) aż do 18 sztuk (2×9, L≈830 mm). Druga ścianka dłuższa L posiada panel zaślepiający (miejsce na ewentualne przyłącze główne Ø160/200).
- Ścianki krótsze (W): z jednej strony znajduje się stała konfiguracja 6 otworów (2 rzędy po 3) – są one standardowo zaślepione gumowymi zaślepkami, co pozwala zachować pełną szczelność, gdy nie są używane. W razie potrzeby te otwory mogą zostać wykorzystane (wystarczy zdjąć zaślepki i zamontować dodatkowe króćce Ø75 mm). Druga ścianka krótsza W posiada standardowo zamontowany panel zaślepiający (to kolejne potencjalne miejsce na przyłącze główne Ø160/200).
Tak zaplanowana geometria daje maksymalną elastyczność w projektowaniu systemu. Z jednej, centralnej skrzynki można obsłużyć nawet bardzo rozbudowaną instalację wentylacyjną, mając jednocześnie możliwość wyprowadzenia głównej magistrali w dowolnym kierunku. Niezależnie czy potrzebujesz rozdziału powietrza w wielu pomieszczeniach na raz, czy specyficznego układu przewodów – ACU DUO dopasuje się do zadania.
Systemowa szczelność i solidność wykonania
Jak przystało na rodzinę Atmo BOX, kwestia szczelności i jakości wykonania jest absolutnym priorytetem. Wszystkie króćce Ø75 mm wykonane są w formie samouszczelniających przepustów EPDM, co gwarantuje 100% szczelności połączeń z kanałami bez konieczności stosowania dodatkowych taśm czy uszczelek. W praktyce montaż rur do rozdzielacza jest błyskawiczny – wystarczy wsunąć przewód do króćca, a specjalny profil z gumy EPDM sam zadba o pewne i trwałe uszczelnienie już na pierwszym garbie. Cała obudowa skrzynki wykonana jest z ocynkowanej stali wysokiej jakości (DX51D+Z275) i łączona metodą nitowania, co zapewnia długowieczną odporność na korozję oraz maksymalną sztywność konstrukcji. Dodatkowo każda skrzynka wyposażona jest w 8 zintegrowanych uchwytów montażowych (po jednym w każdym narożniku), ułatwiających stabilne podwieszenie lub przymocowanie urządzenia w dowolnej pozycji. Montaż ACU DUO nie wymaga żadnych prowizorycznych mocowań – skrzynka od razu gotowa jest do solidnego zawieszenia pod stropem czy przymocowania do innej konstrukcji.
Logistyka i modułowość – magazyn pod kontrolą
Atmo BOX ACU DUO to system, który oszczędza miejsce nie tylko na budowie, ale także w magazynie. Dzięki w pełni modułowej budowie dystrybutor nie musi składować dziesiątek wariantów gotowych skrzynek – wystarczy uniwersalna baza oraz wymienne przyłącza. Każdy rozdzielacz ACU DUO ma identyczny korpus bazowy; to instalator na budowie decyduje o ostatecznej konfiguracji, montując odpowiednie panele z króćcami głównymi tam, gdzie są potrzebne. Eliminujemy w ten sposób ryzyko pomyłek przy zamówieniu (zły układ króćców) oraz przestoje w pracy – jeden produkt daje setki możliwych kombinacji. Taka modułowość przekłada się też na sprawniejszą logistykę projektu: łatwiej uzupełnić brakujące elementy, a ewentualna rozbudowa systemu nie wymaga wymiany całego rozdzielacza, lecz jedynie dołożenia/zmiany panelu przyłączeniowego.
Dlaczego Atmo BOX ACU DUO?
PANCERNA SZTYWNOŚĆ
Konstrukcja Double-Wall (2x0,5 mm) gwarantuje stabilność i odporność na wgniecenia.
SZCZELNOŚĆ
Nitowana konstrukcja oraz samouszczelniające się króćce i zaślepki.
MAKSYMALNE WYGŁUSZENIE
Mata kauczukowa 9 mm oraz podwójne ścianki rozdzielacza.
4 PŁASZCZYZNY PRZYŁĄCZA
Możliwość montażu rury głównej (160/200 mm) z dowolnej strony: góra, dół lub boki.
SZYBKI MONTAŻ
Samouszczelniające gumowe króćce. Zero taśmy, 100% szczelności.
WYMIENNE KRÓĆCE I ZAŚLEPKI
Poprzez wymienne króćce i zaślepki w każdej chwili możemy zmienić specyfikację produktów.
PEŁNA MODUŁOWOŚĆ
Bez narzędziowa konfiguracja i wymienne panele.
LOGISTYKA
Jeden uniwersalny produkt zastępuje wiele wariantów.

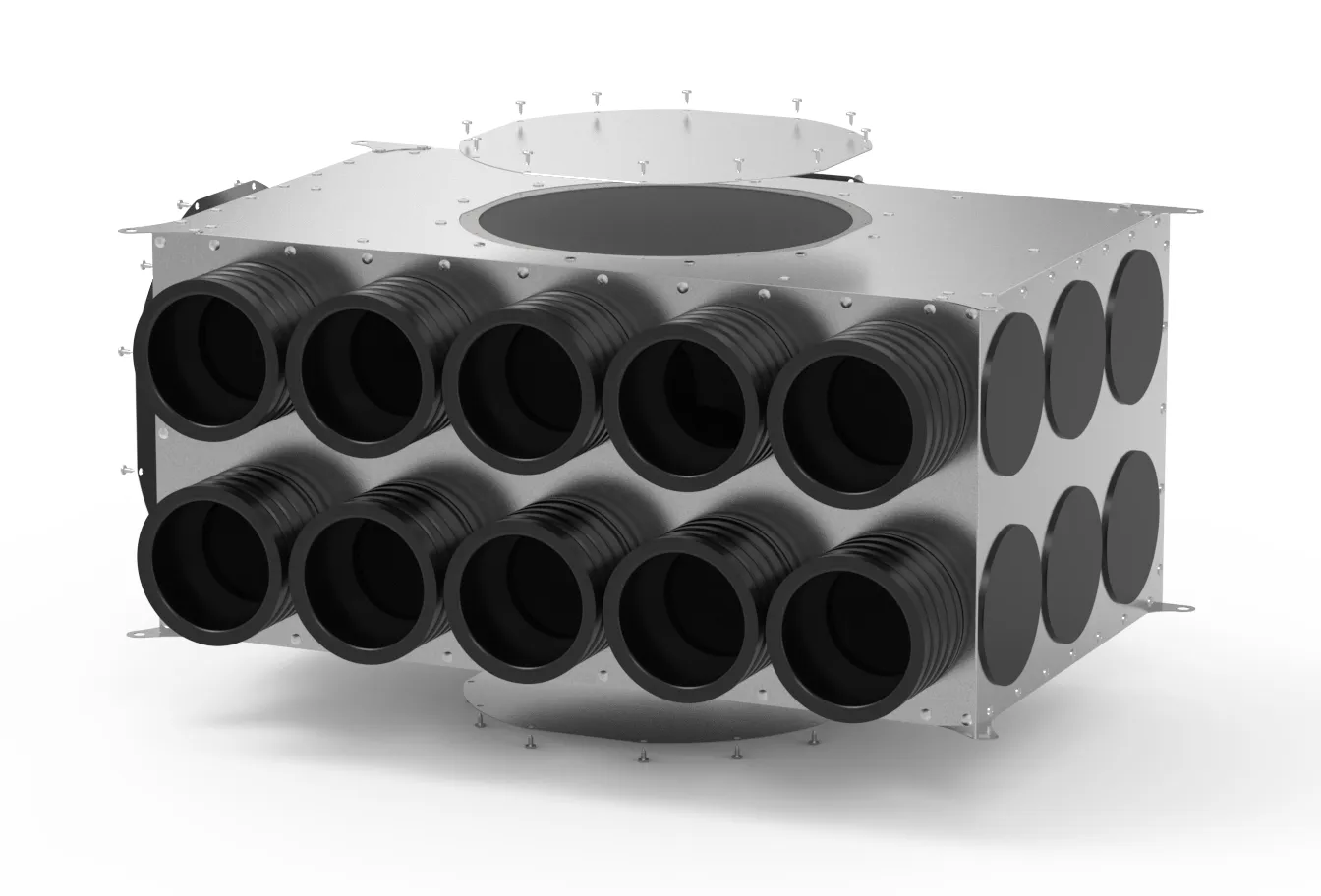

Zawartość zestawu
Kupując Atmo BOX ACU DUO otrzymujesz kompletny zestaw bazowy przygotowany do personalizacji na miejscu montażu:
- Rozdzielacz wentylacyjny Atmo Box ACU DUO (korpus o wybranej długości L).
- 4 zamontowane panele zaślepiające na wszystkich otworach pod przyłącza główne (góra, dół, jeden bok L i jeden bok W).

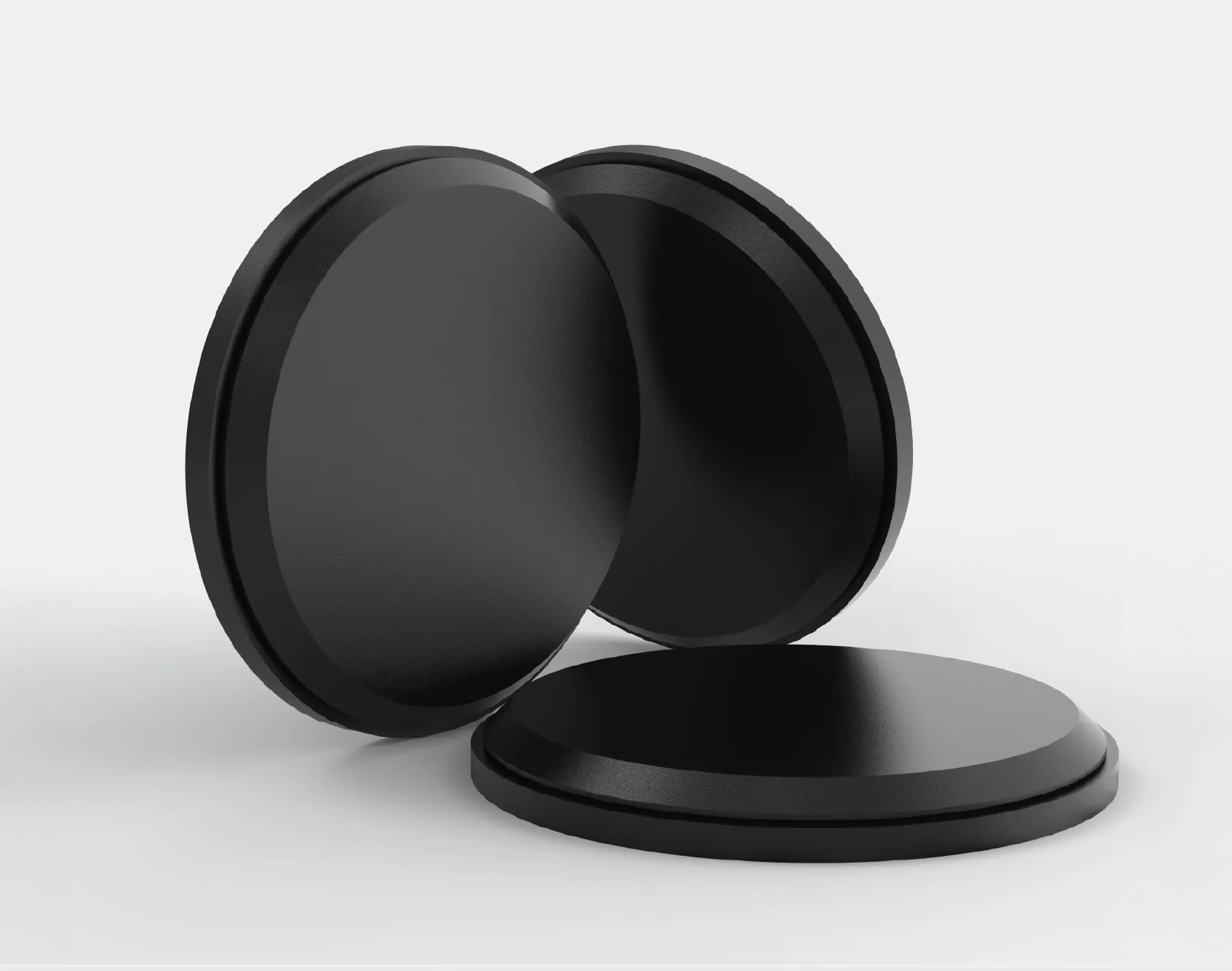

- Komplet gumowych zaślepek na niewykorzystane króćce Ø75 mm (fabrycznie 6 szt. na ściance W).
- Fabrycznie zamontowane samouszczelniające króćce EPDM Ø75 mm na ściance L (ilość zależna od modelu, np. 6, 8, … do 18 sztuk).
- Zintegrowane uchwyty montażowe – 8 sztuk (we wszystkich narożnikach obudowy).
Elementy opcjonalne (do dokupienia)

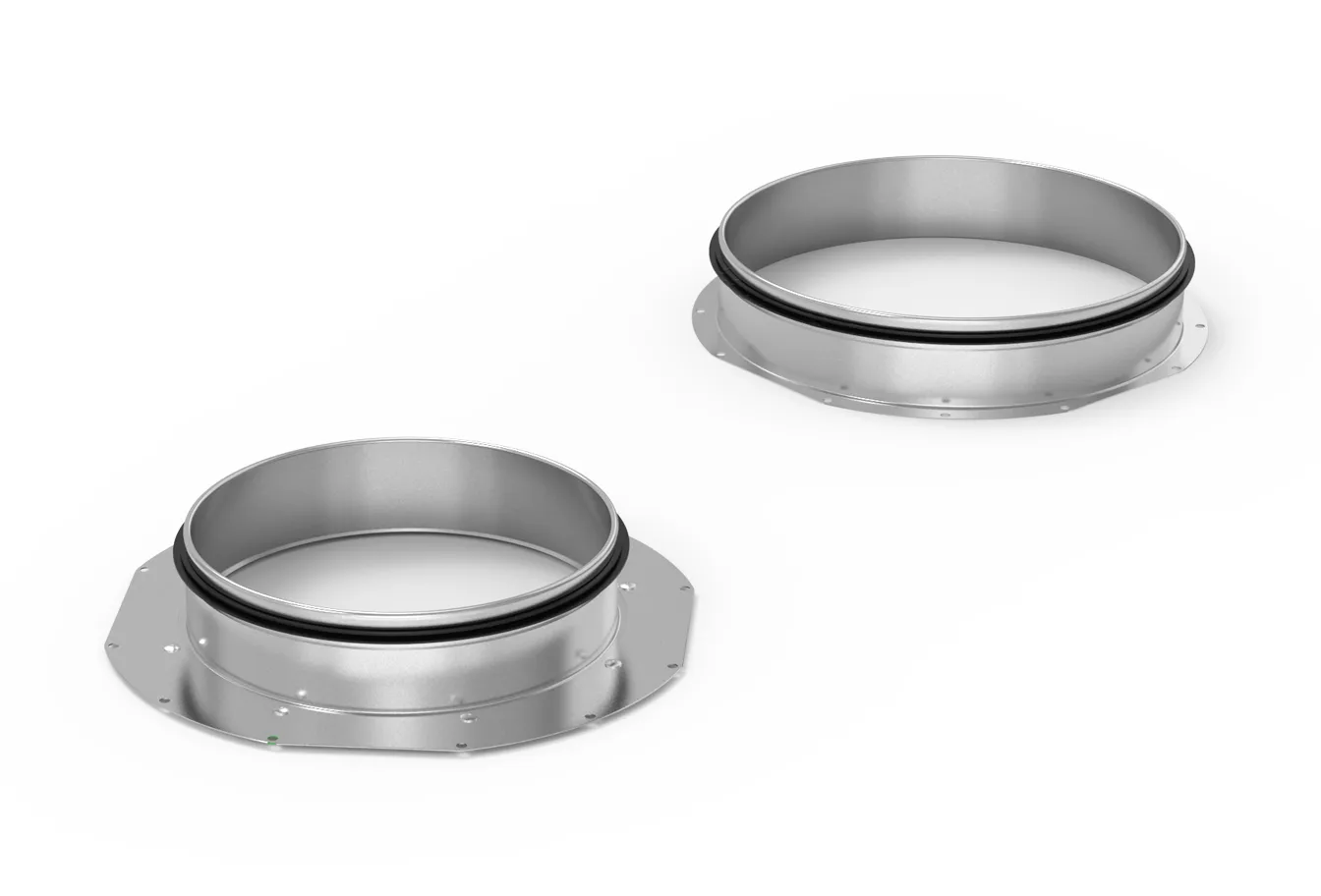

- Przyłącze główne ACU DUO 160 lub ACU DUO 200 – panel z króćcem Ø160/200 mm (okrągłym) do podłączenia głównej rury z rekuperatora. Należy dobrać odpowiednią średnicę według projektu i zamontować taki panel zamiast jednego z paneli zaślepiających (w dogodnej płaszczyźnie).
- Dodatkowe zaślepki lub króćce Ø75 mm – w razie potrzeby zmiany konfiguracji wyjść powietrza. System ACU DUO umożliwia rekonfigurację: np. można zdjąć kilka króćców z jednej strony L i zaślepić te otwory, a w ich miejsce wykorzystać dostępne otwory na ściance W (zakładając tam króćce 75 mm). W tym celu można dokupić brakujące elementy, aby idealnie dostosować rozdzielacz do układu instalacji.
Dowolny rozdzielacz szyty na miarę

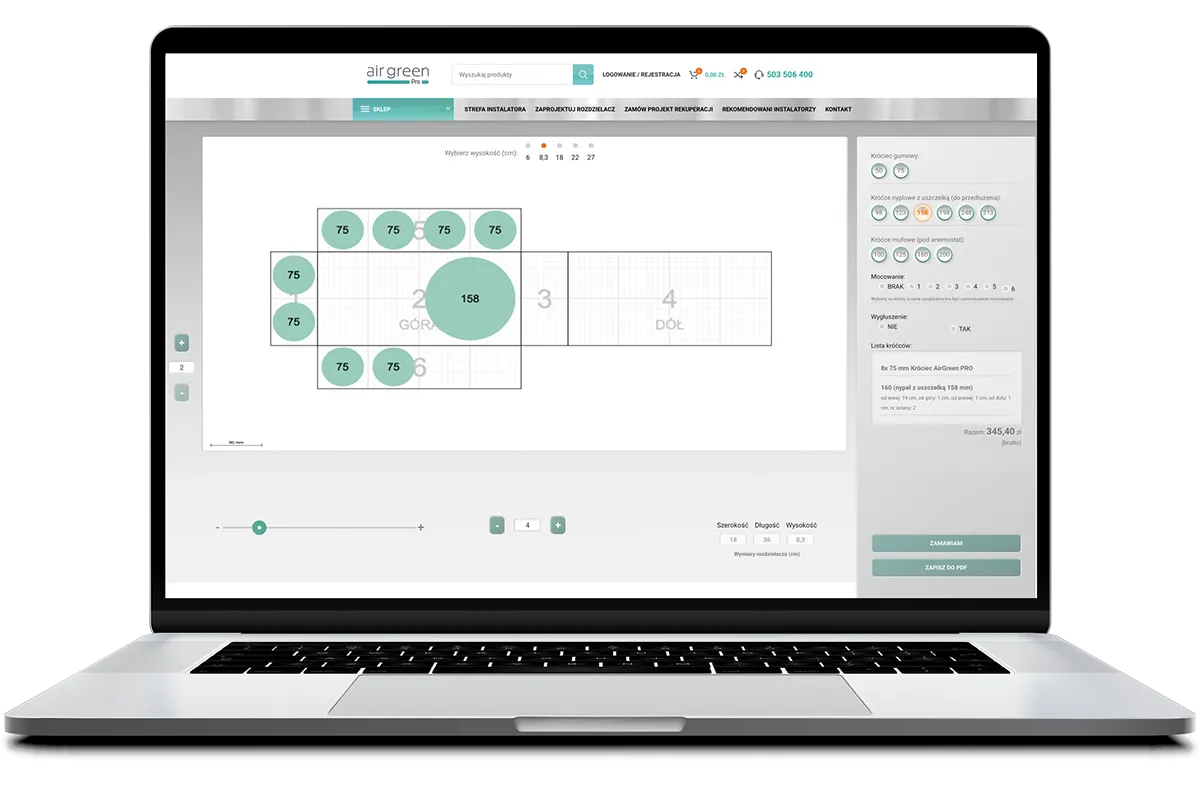

Warto dodać, że firma Air Green Pro oferuje także możliwość zamówienia niestandardowych rozdzielaczy wentylacyjnych dopasowanych do indywidualnych potrzeb projektu. Jeśli konfiguracja oferowana przez Atmo BOX ACU DUO z jakiegoś powodu nie spełnia wymagań nietypowej instalacji, możemy przygotować rozdzielacz na wymiar – z dowolnym układem króćców, wymiarami czy nietypowymi rozwiązaniami. Takie szycie na miarę realizowane jest w ramach flagowej linii produktowej Air Green Pro. Za pomocą naszego kreatora „Zaprojektuj rozdzielacz” wspólnie stworzymy komponent idealnie odpowiadający Twoim założeniom technicznym. Otrzymujesz więc pełną swobodę: możesz skorzystać z uniwersalnego i ekonomicznego systemu Atmo BOX (z modelem ACU DUO jako najwyżej zaawansowanym wyborem), albo postawić na dedykowany projekt rozdzielacza – zawsze z gwarancją jakości Air Green Pro. Zapraszamy do skorzystania z naszego kreatora rozdzielaczy.
Szukasz Kompletnego rozwiązania? Wybierz cały system Atmo BOX
Atmo BOX ACU DUO to jeden z elementów większej całości. Jeśli szukasz systemu wentylacji, który jest nie tylko cichy i wydajny, ale też łatwy w montażu, modułowy i kompletny, poznaj pełną ofertę systemu Atmo BOX.
