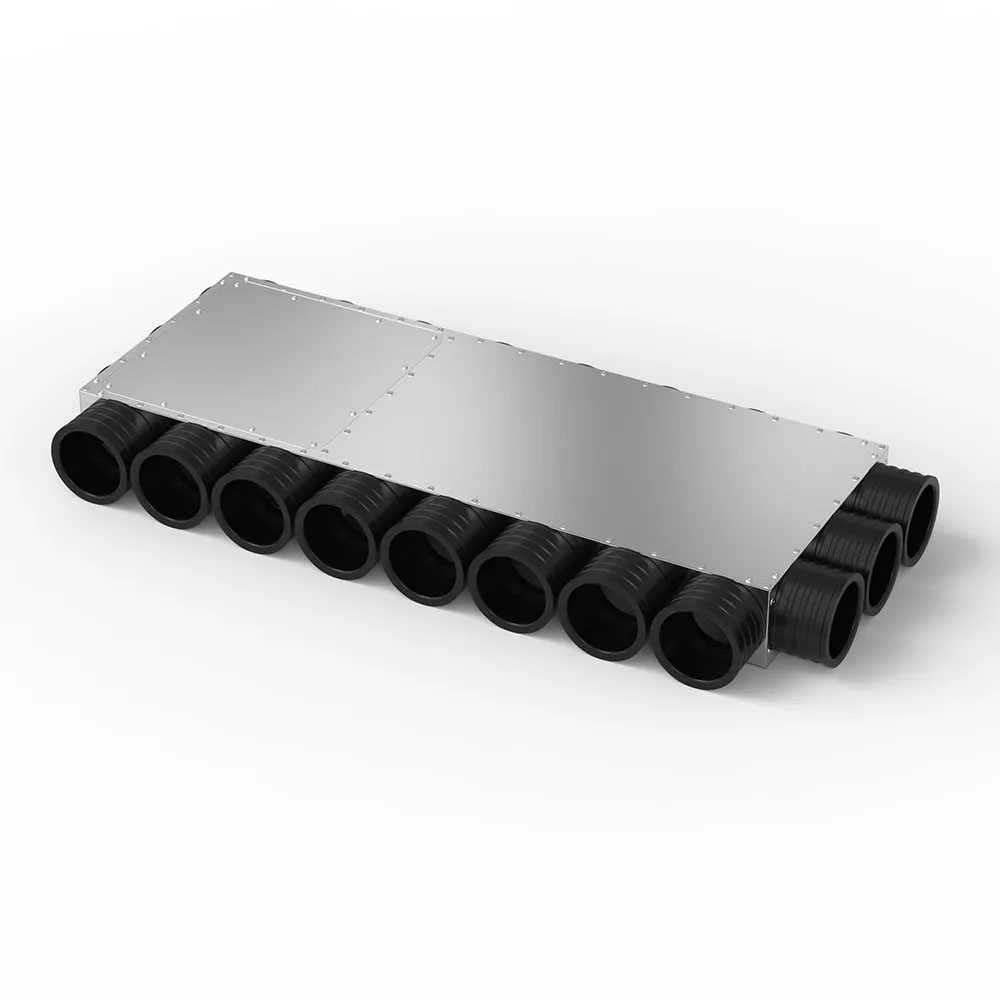

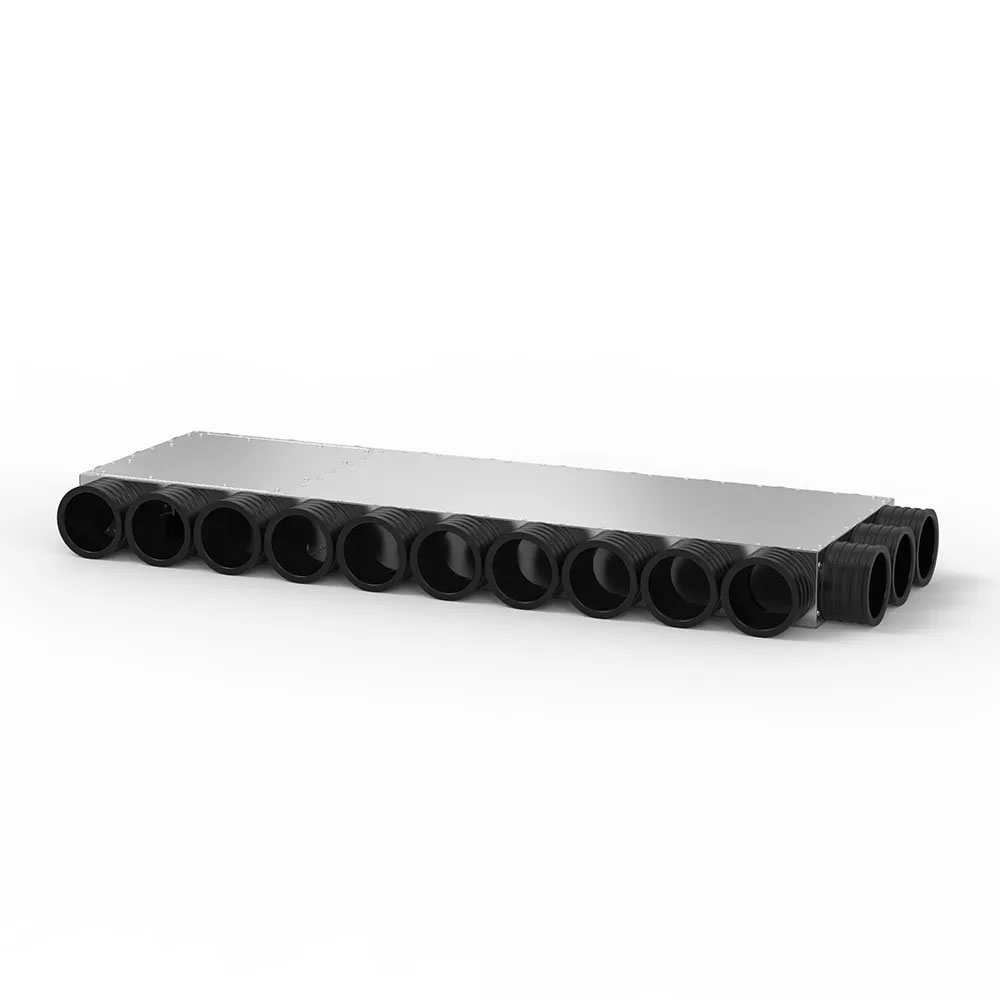

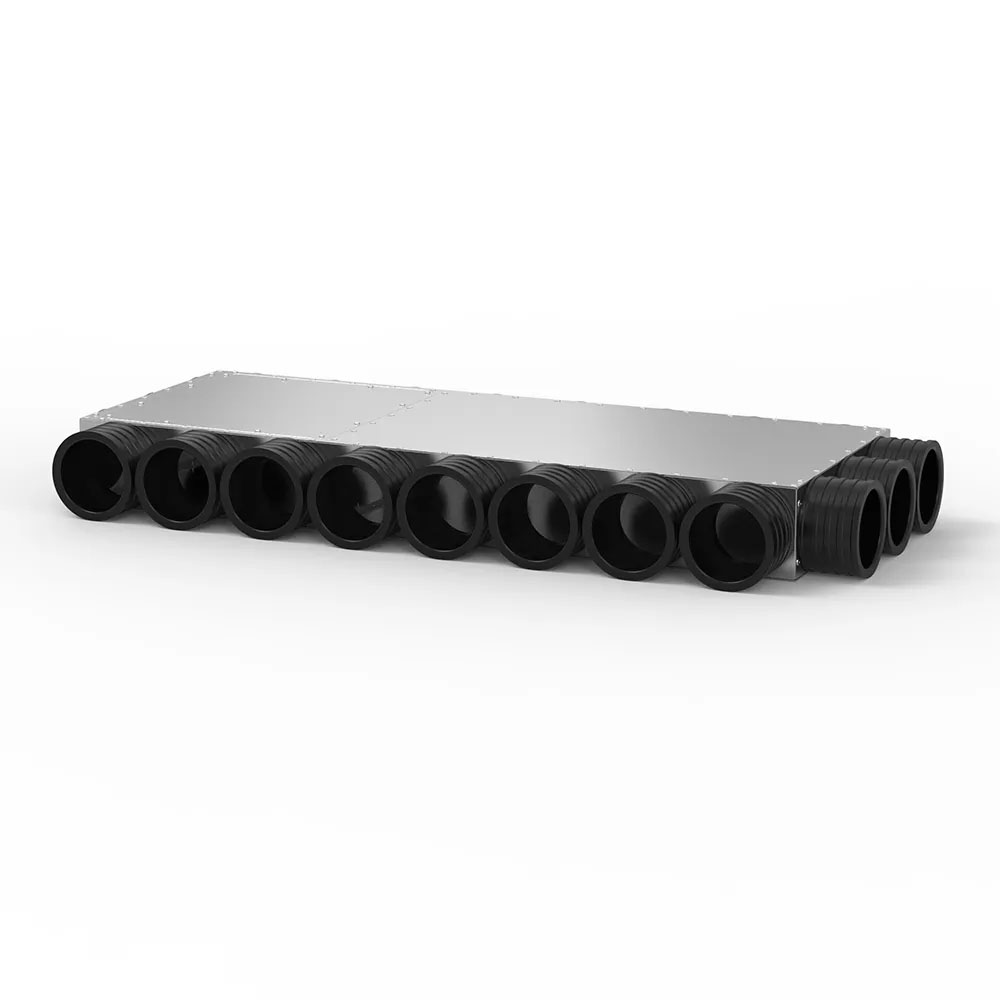

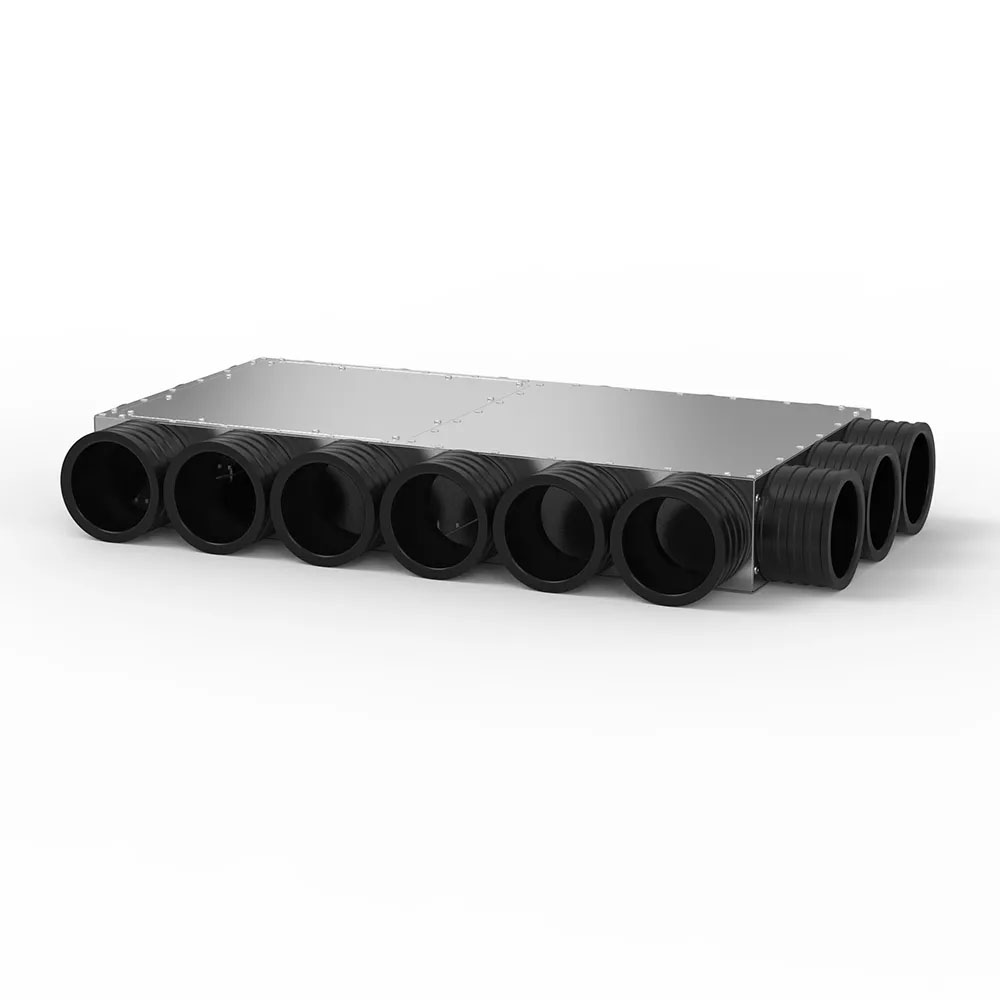

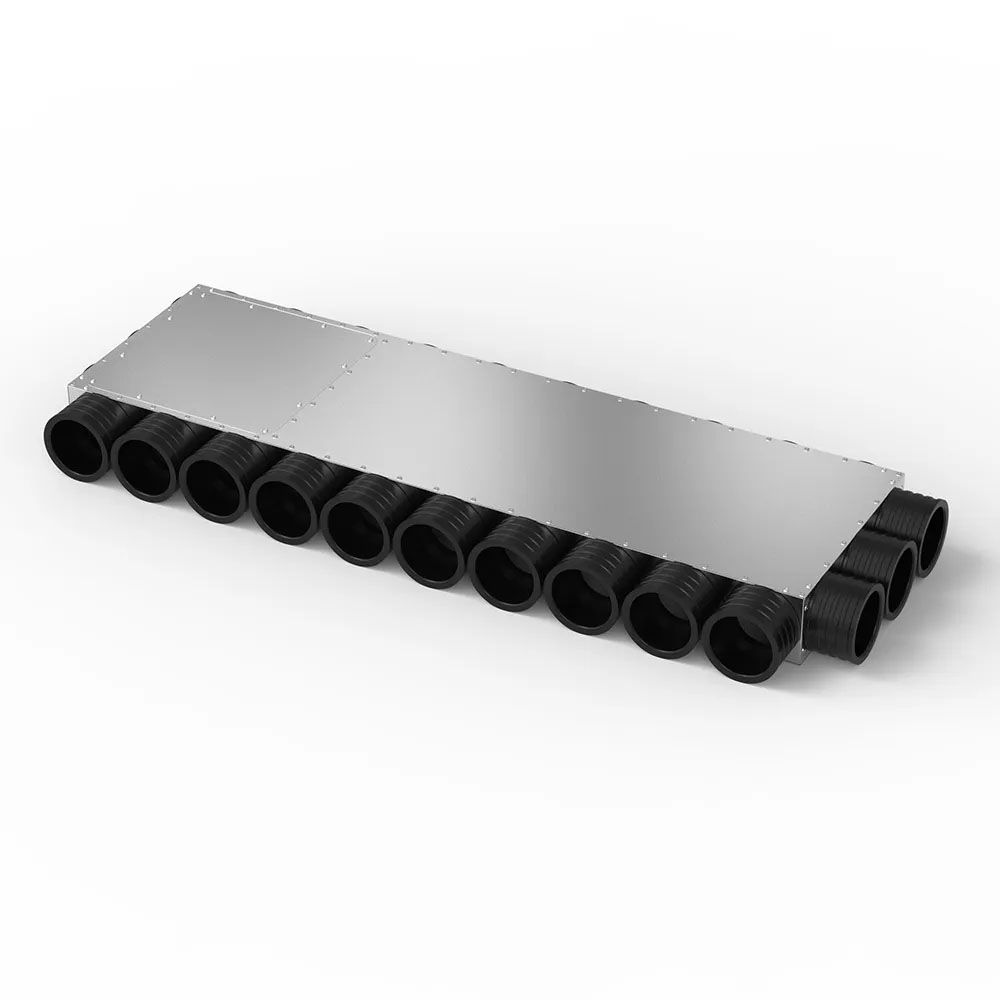

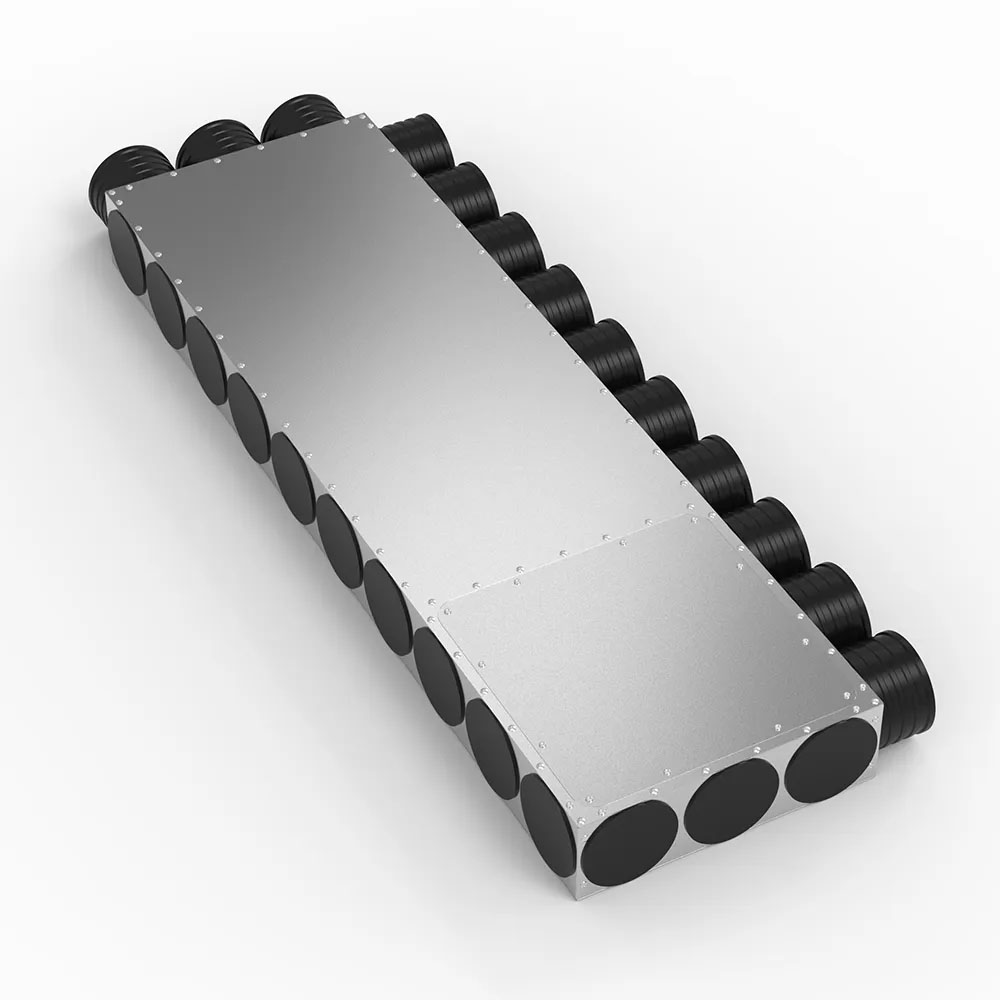

Rozdzielacz Atmo Box MULTI H83 W270

Niezrównana elastyczność konfiguracji

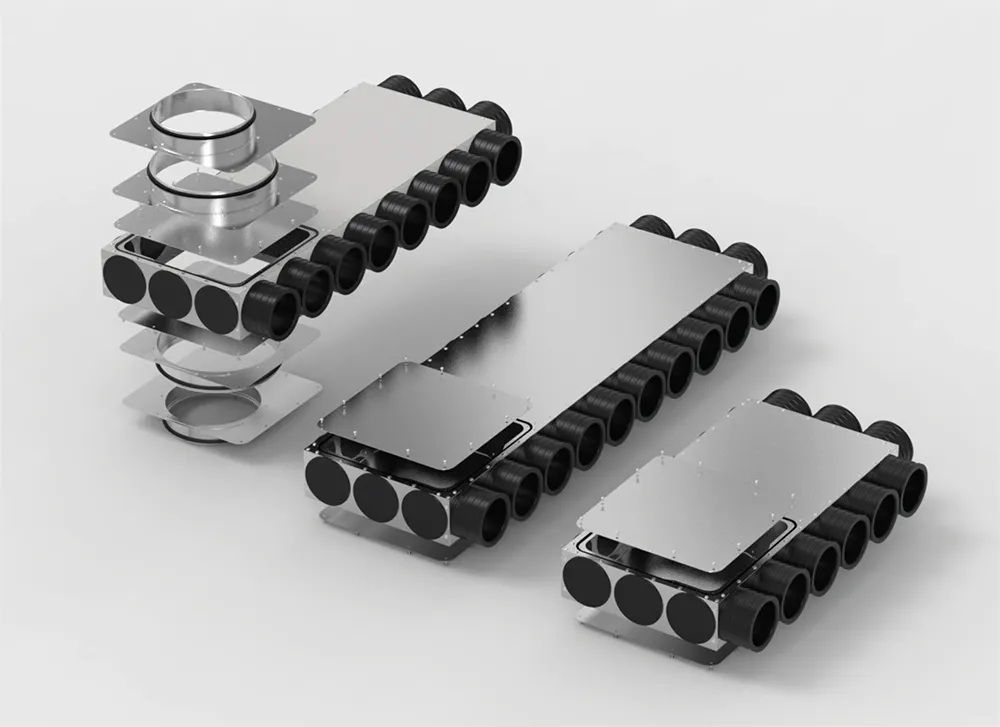

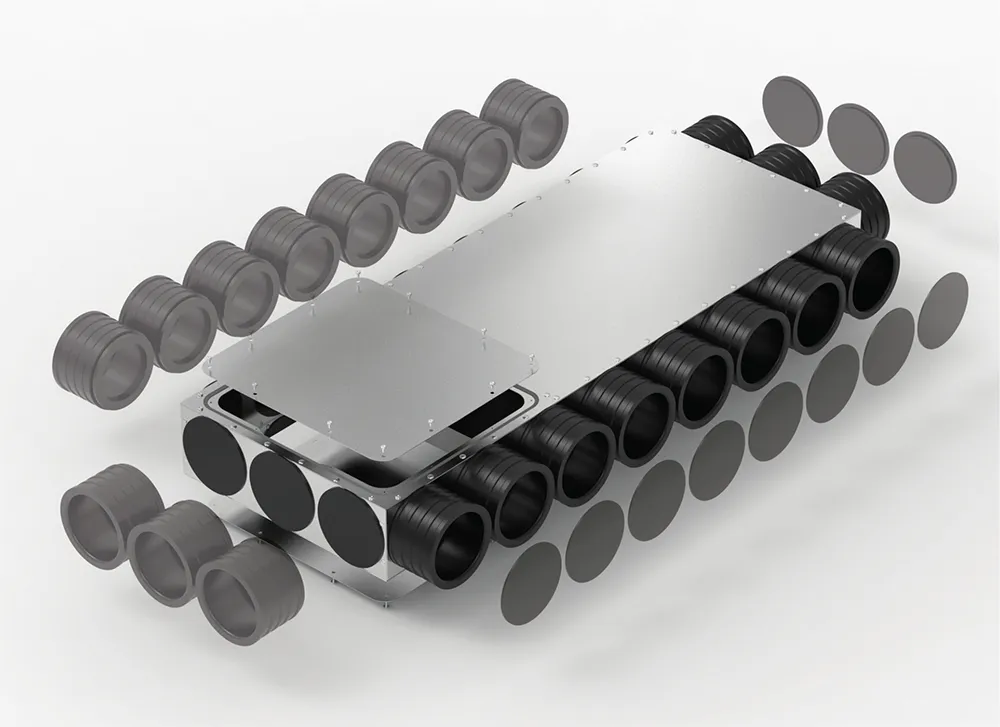

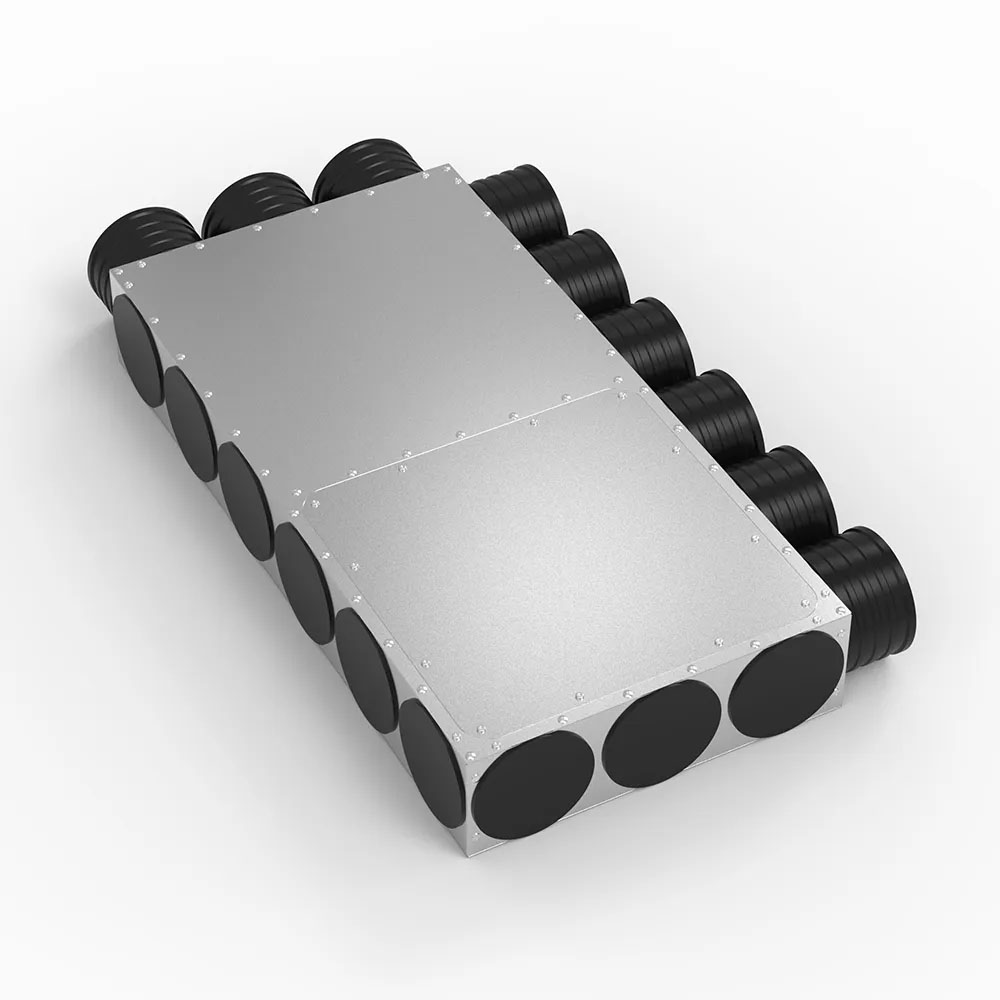

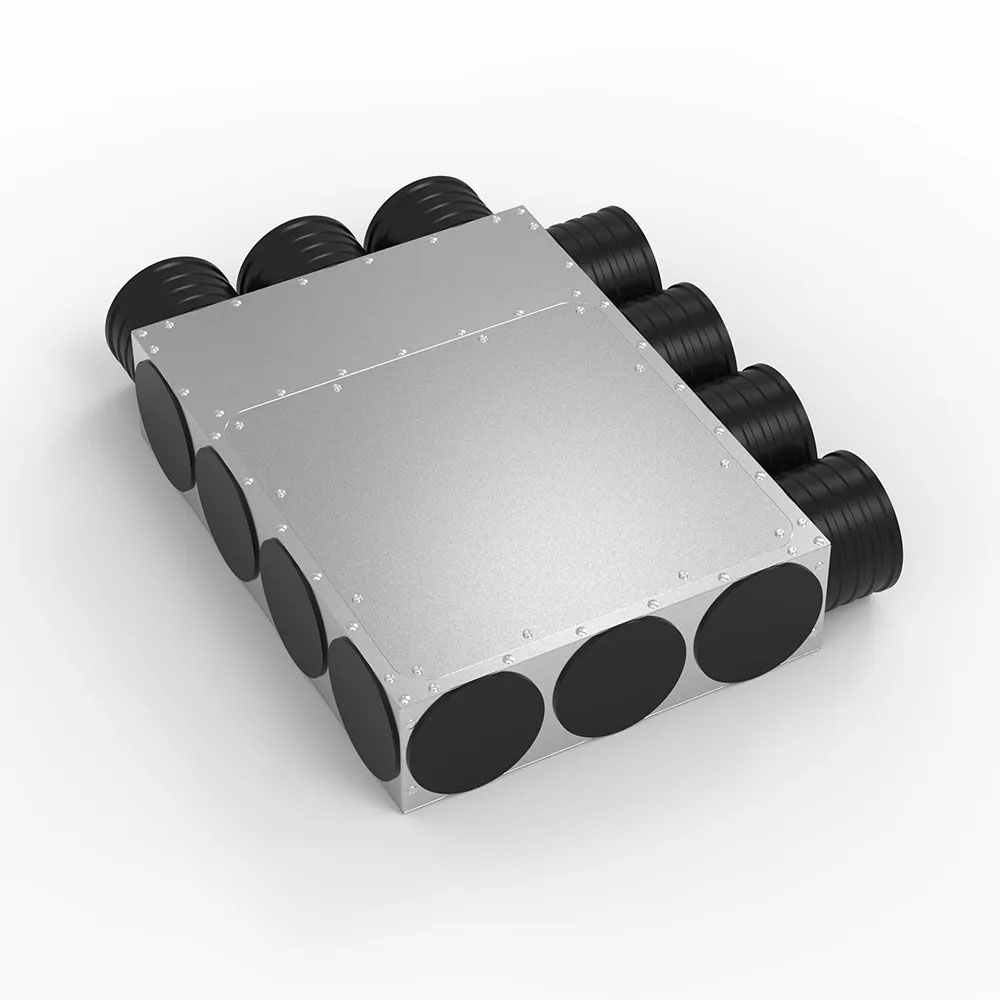

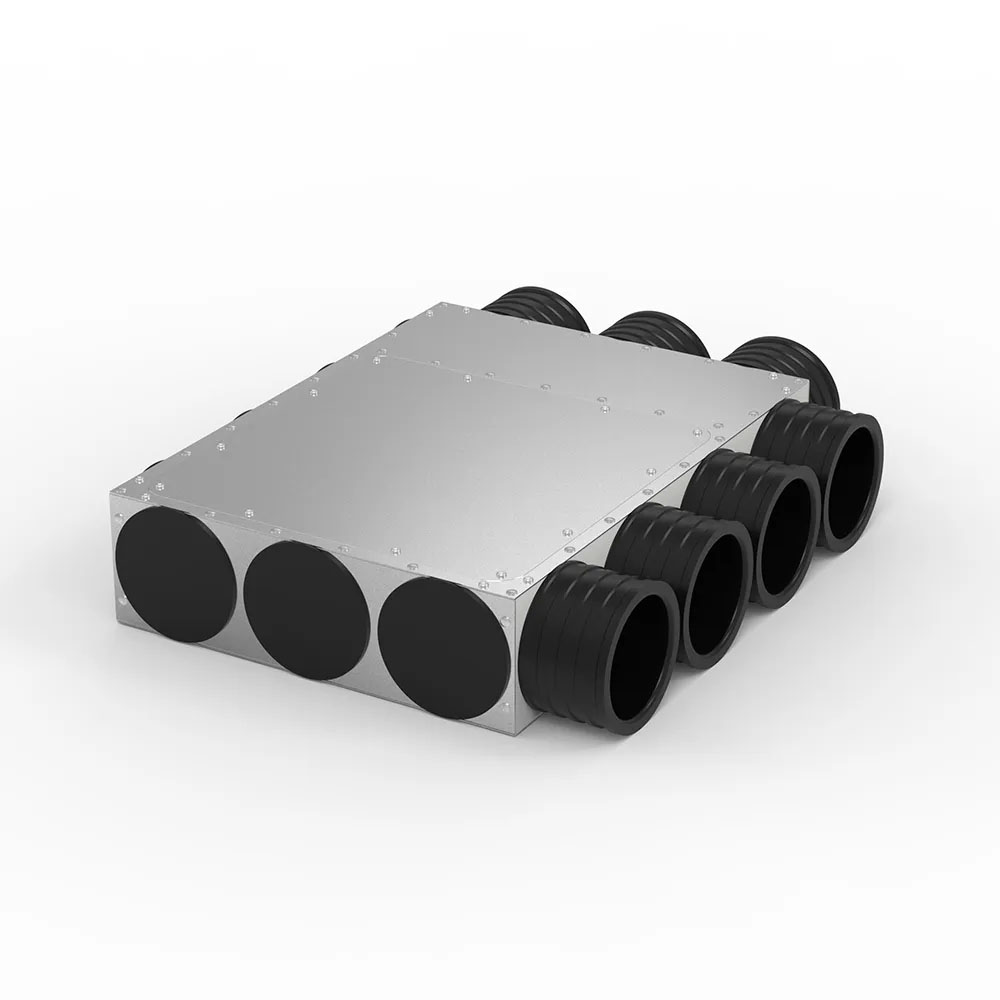

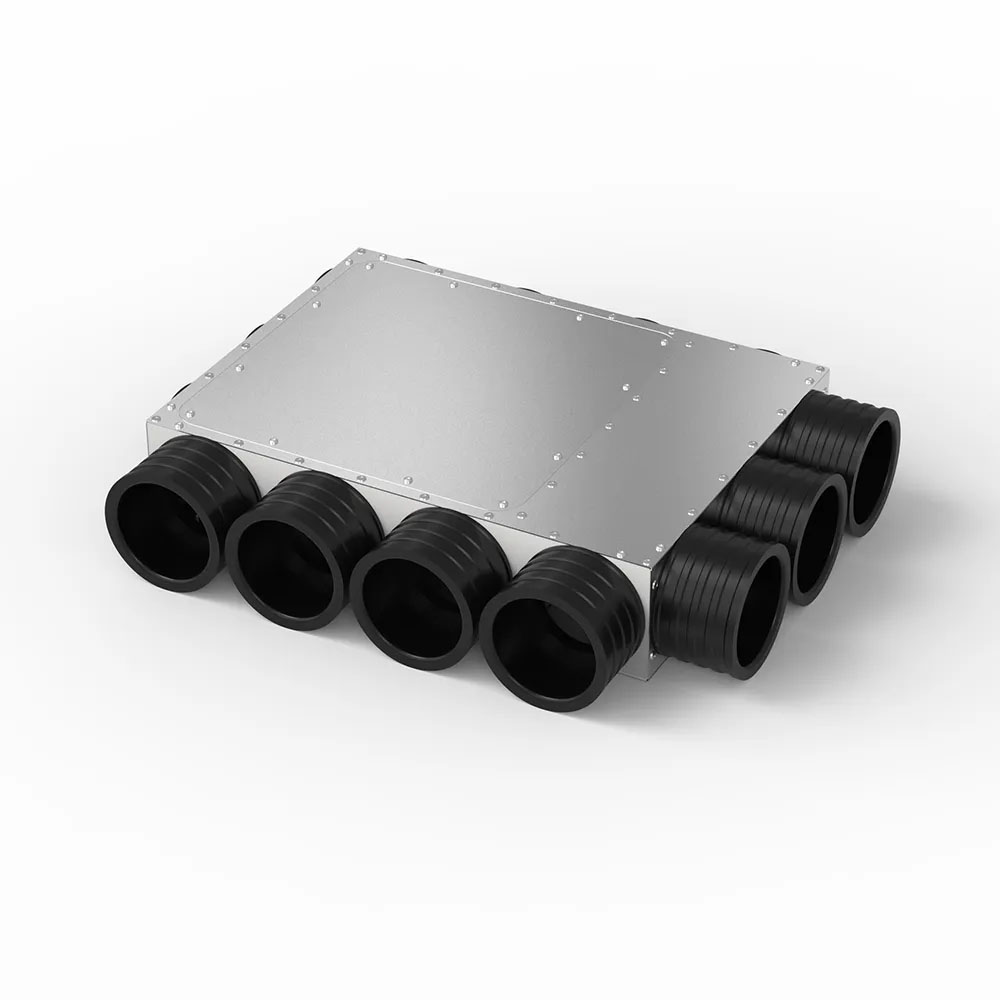

Sercem systemu jest możliwość beznarzędziowej wymiany samouszczelniających króćców i zaślepek EPDM Ø75 mm (Rys. 1.). Pozwala to instalatorowi dowolnie adaptować rozdzielacz wentylacyjny do specyfiki projektu, tworząc tysiące unikalnych kombinacji. W standardzie produkt dostarczany jest z konfiguracją 50/50, a dodatkowe komponenty EPDM są dostępne w akcesoriach Atmo Box.

Wszechstronność przyłącza głównego

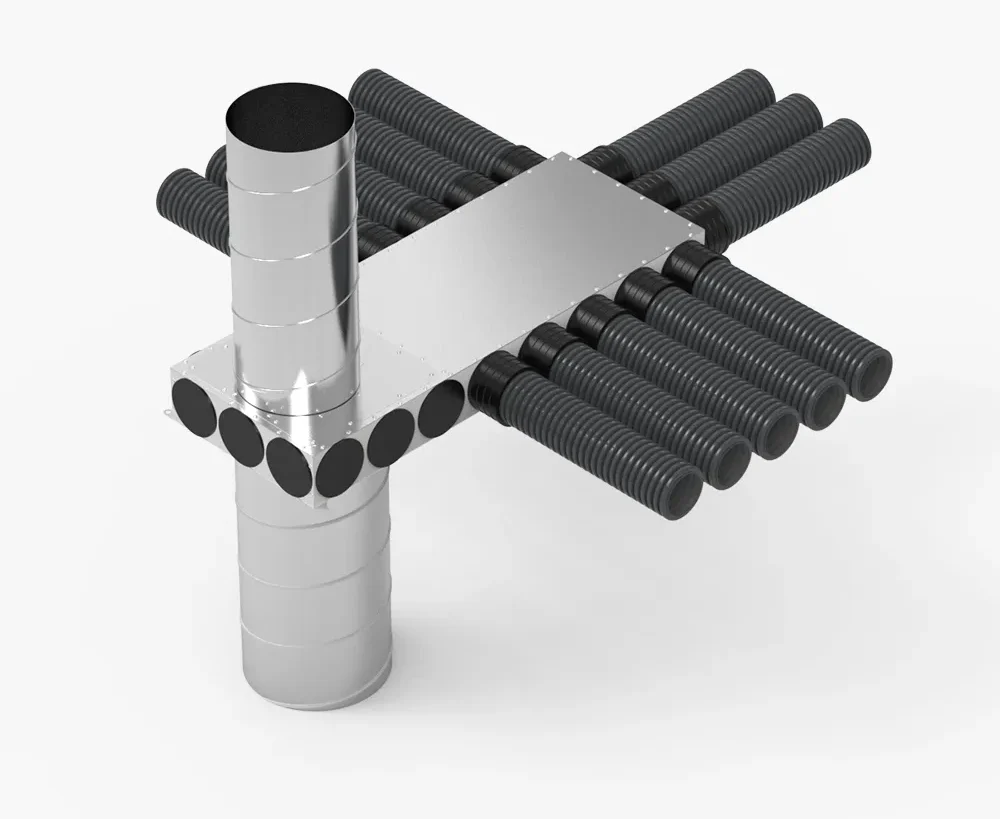

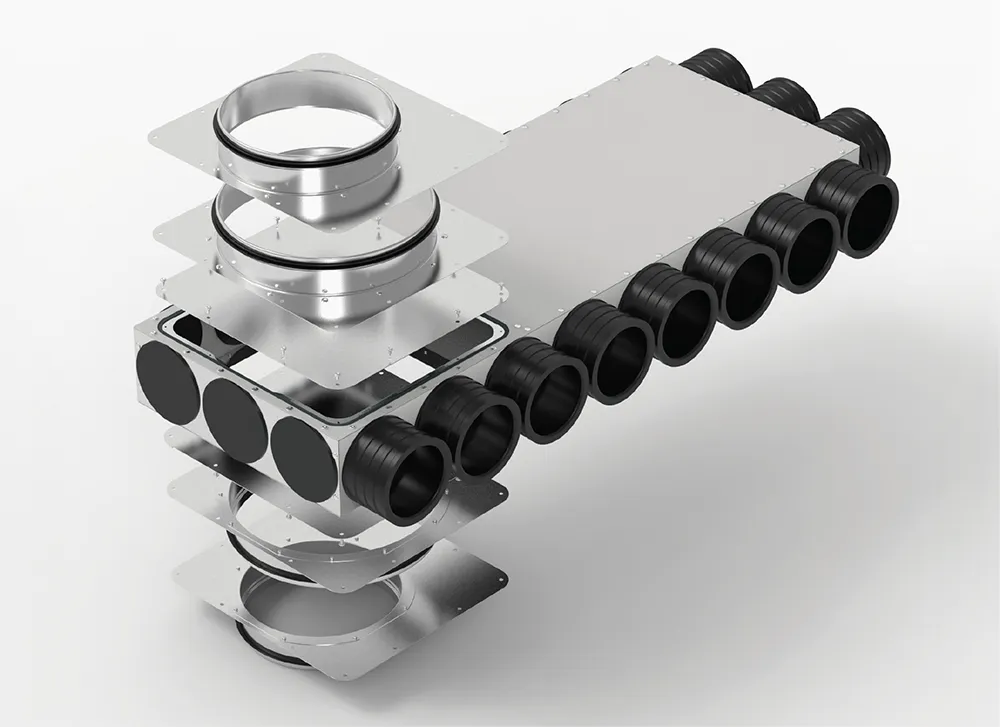

System daje pełną swobodę w projektowaniu – panele z króćcem głównym (Ø160 lub Ø200 mm) można zamontować na górnej lub dolnej ścianie rozdzielacza. Umożliwia to łatwe stworzenie układu prawo- lub lewostronnego, a przy zastosowaniu dwóch paneli – wydajnego rozdzielacza powietrza w wersji przelotowej (Rys. 2.).

Precyzyjne dopasowanie dzięki panelom asymetrycznym

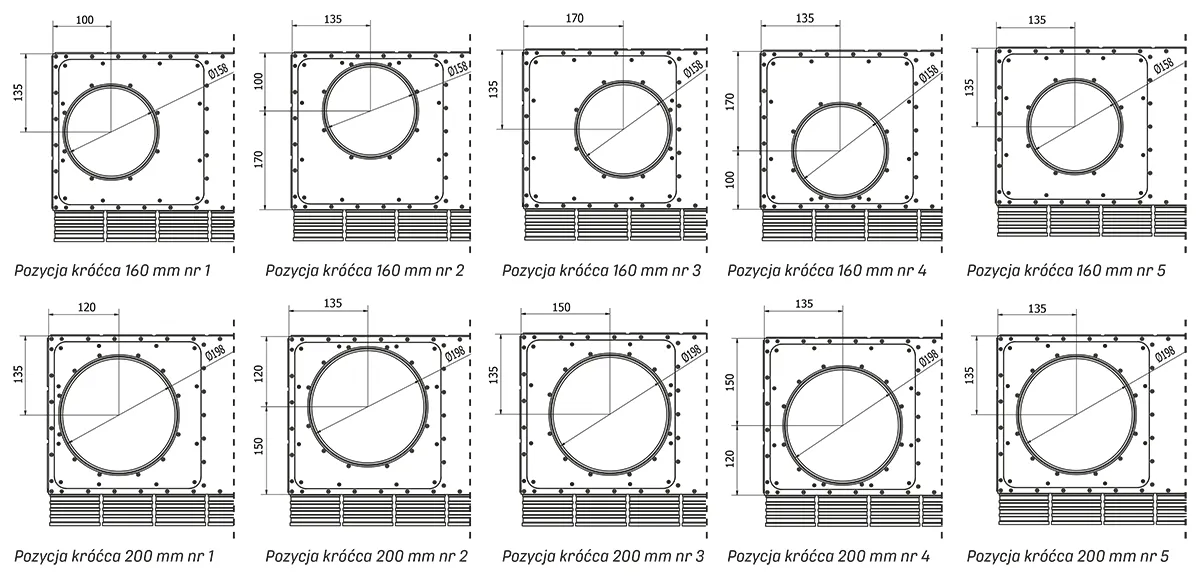

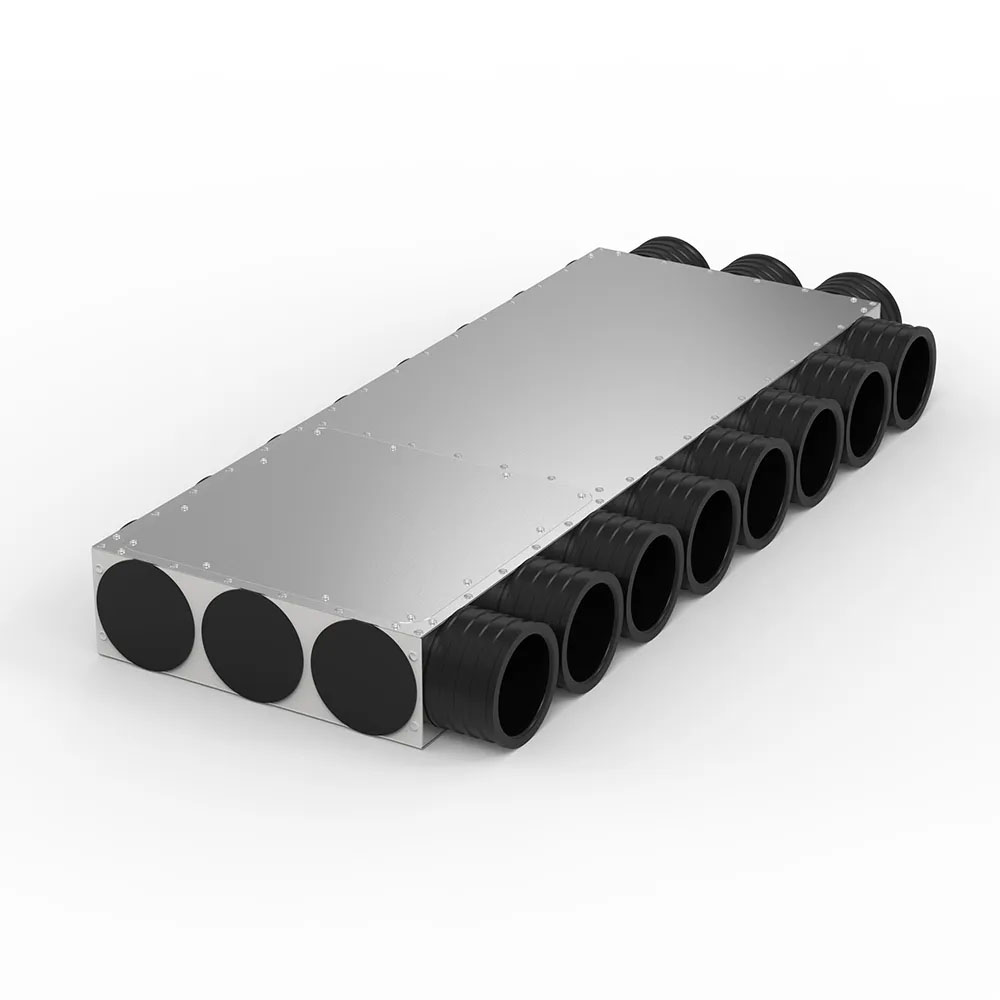

Oprócz paneli z króćcem umieszczonym centralnie, oferujemy panele z króćcem przesuniętym względem osi. Prosty obrót panelu o 90 stopni przed montażem pozwala uzyskać cztery dodatkowe, unikalne punkty montażowe. Daje to łącznie aż 5 różnych pozycji dla jednego króćca, co jest nieocenioną zaletą przy omijaniu przeszkód konstrukcyjnych (Rys. 3.).

Pewność szczelnych połączeń

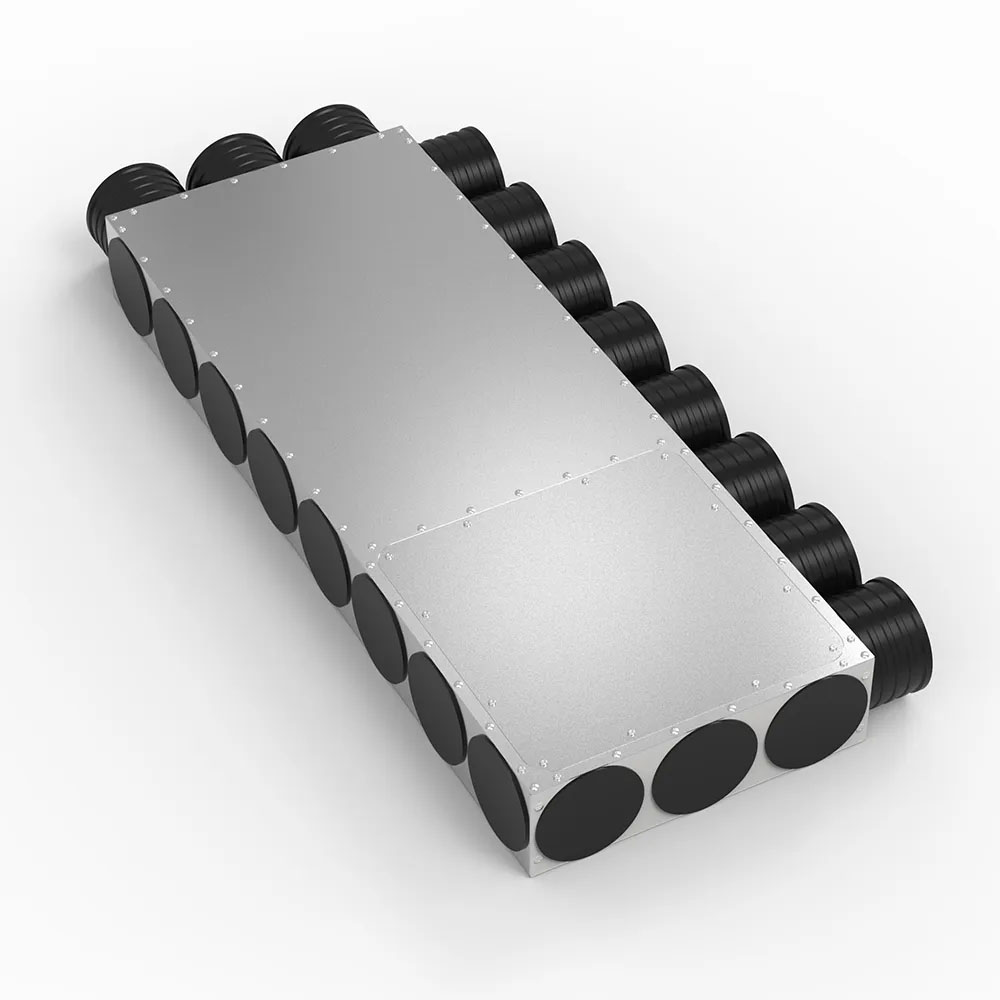

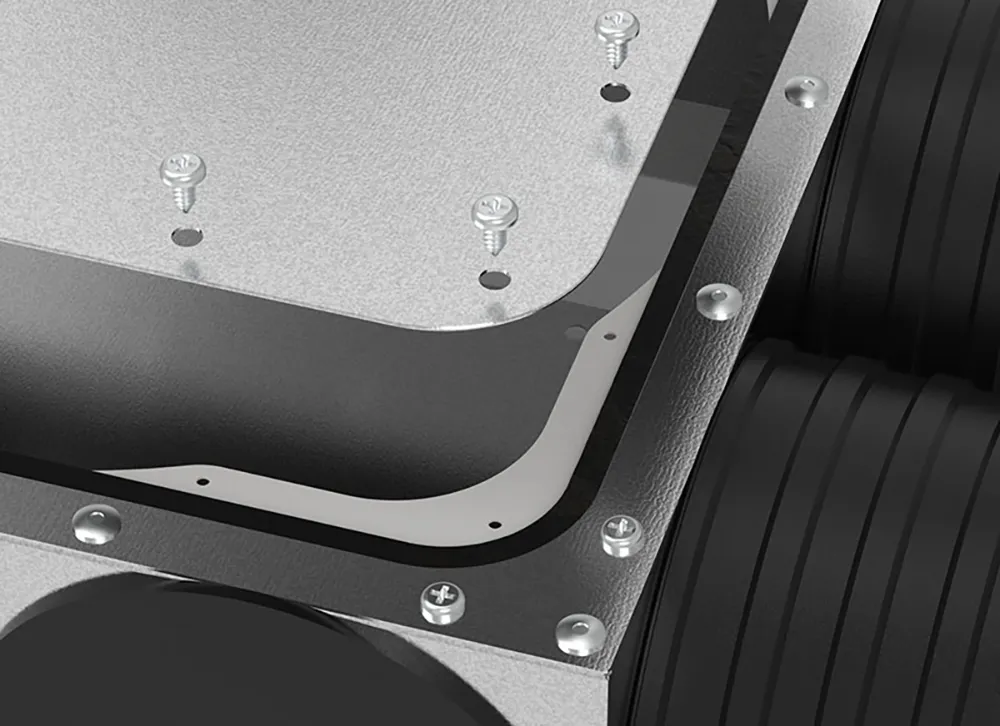

Szczelność w kluczowych punktach jest naszym priorytetem. Komponenty EPDM eliminują potrzebę stosowania taśm przy kanałach Ø75 mm, a fabrycznie zintegrowana uszczelka w porcie panelu głównego gwarantuje szczelne i stabilne osadzenie przyłącza magistralnego bez dodatkowej pracy (Rys. 4.).

Niezawodna konstrukcja na lata

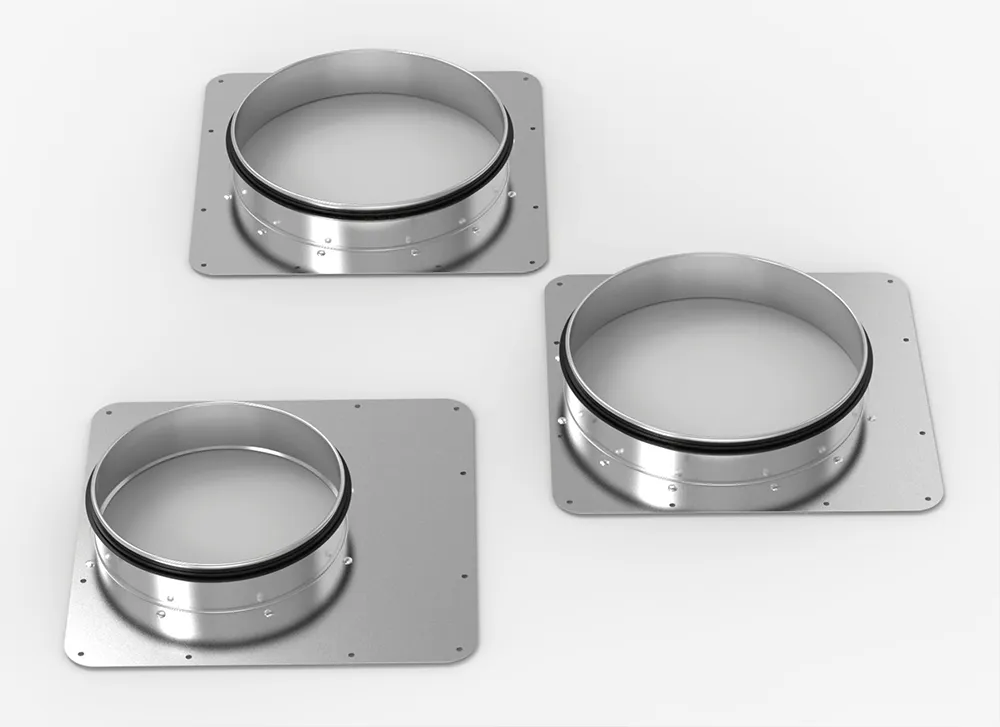

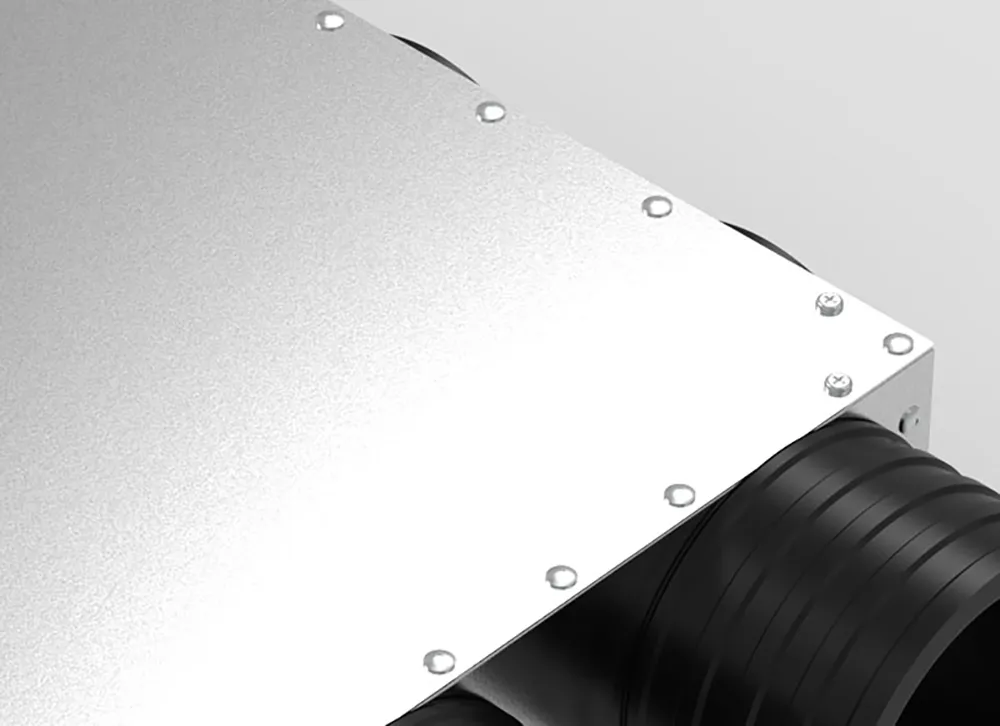

Korpus i panele wykonane są z wysokogatunkowej stali ocynkowanej DX51D+Z275. Precyzja cięcia laserowego zapewnia idealne dopasowanie, a całość jest łączona za pomocą nitów – to technologia łączenia ceniona za najwyższą wytrzymałość, wykorzystywana m.in. w przemyśle lotniczym (Rys. 5.).

Kompletny zestaw montażowy w standardzie

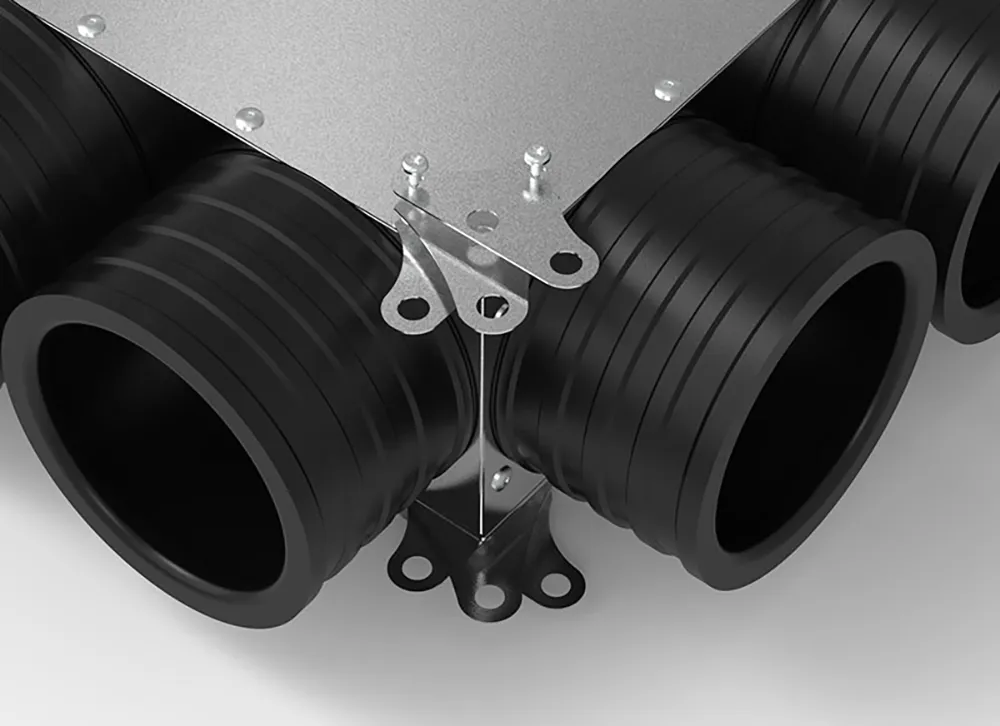

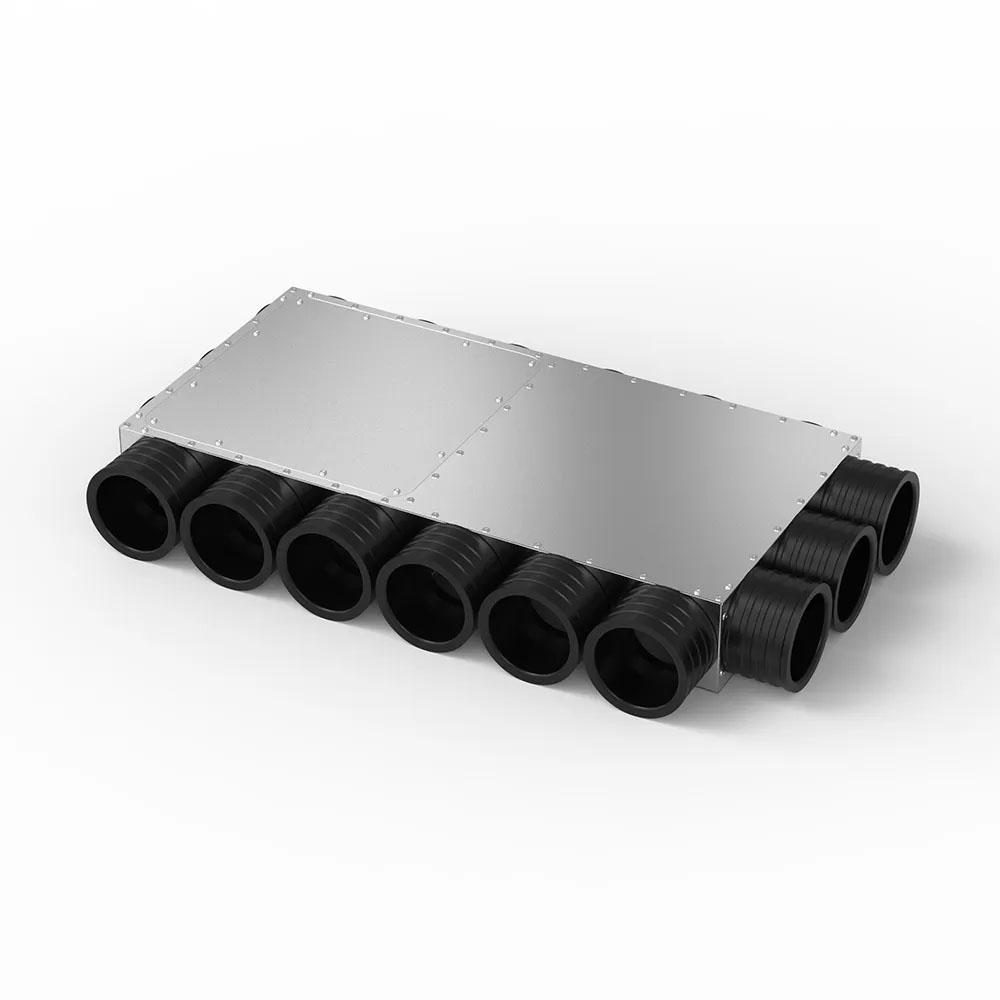

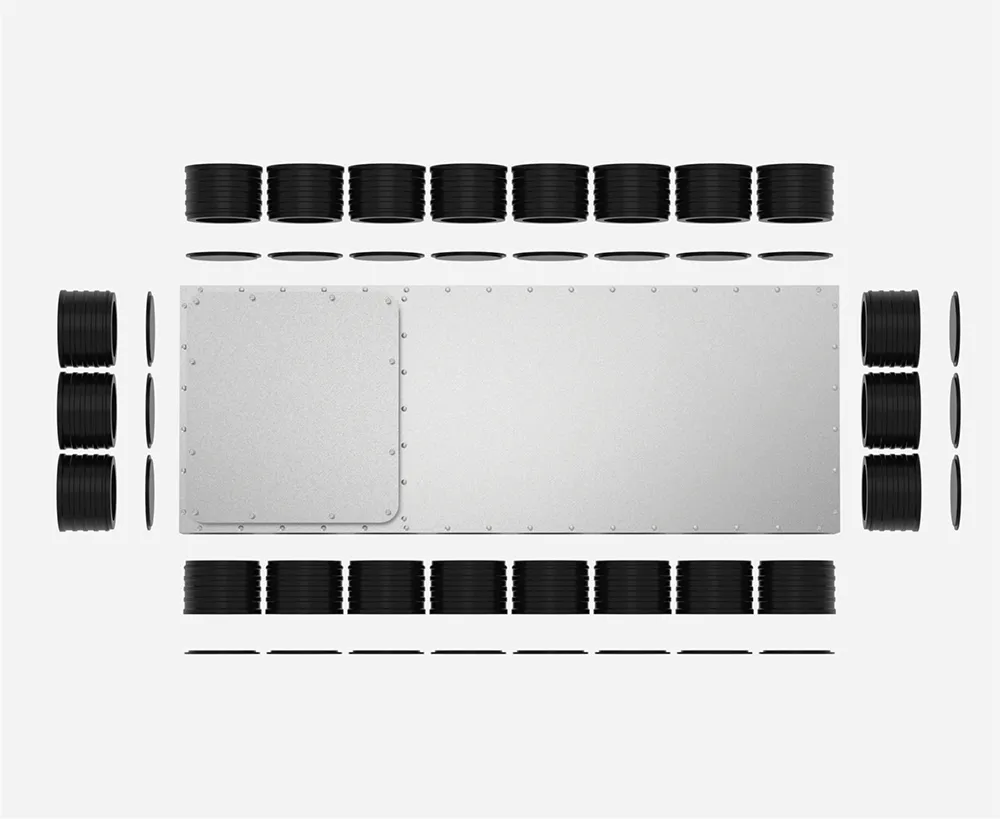

Wraz z każdym rozdzielaczem otrzymujesz gotowy do pracy pakiet: zestaw uchwytów z możliwością montażu w 3 pozycjach (lewej, prawej, narożnej), komplet dedykowanych wkrętów oraz profesjonalny bit PH-1 (Rys. 6.).

Strategiczna korzyść dla hurtowni

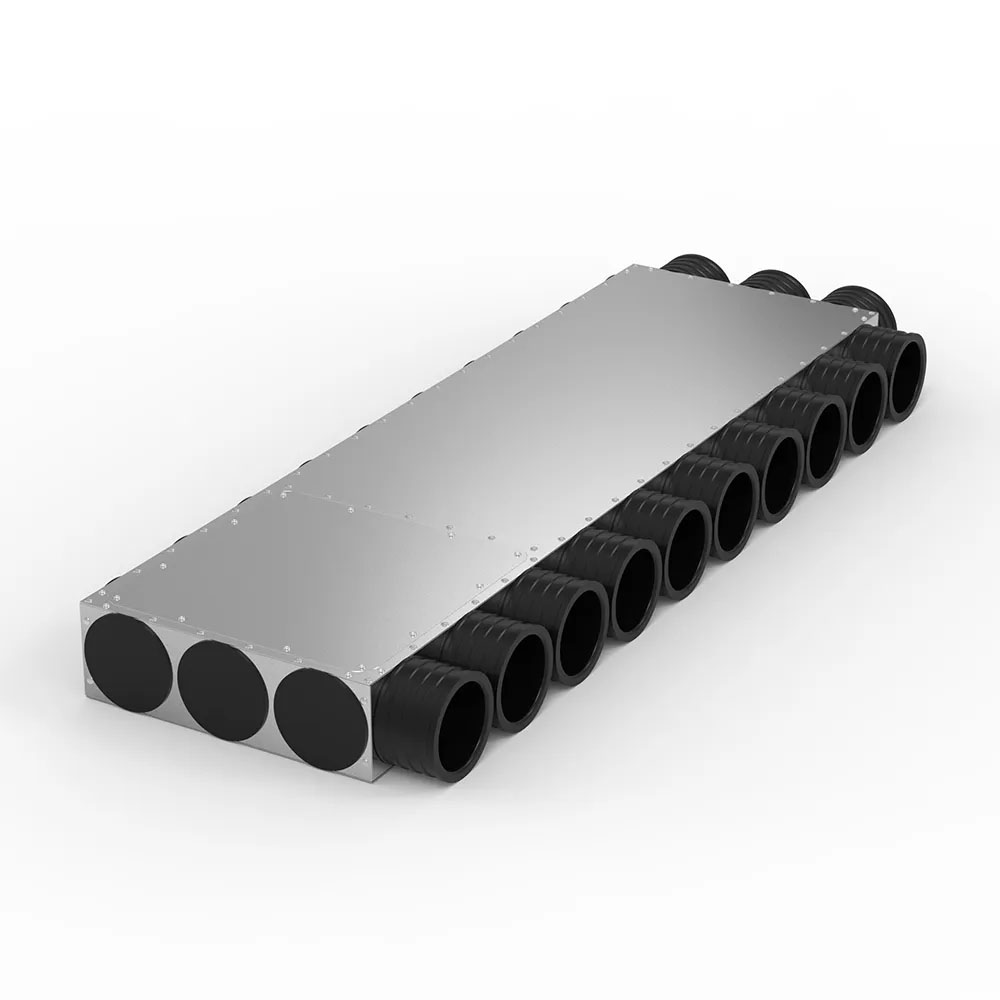

Modułowa natura systemu MULTI pozwala znacząco zredukować liczbę pozycji magazynowych (SKU), co uwalnia kapitał i optymalizuje przestrzeń w magazynie partnera dystrybucyjnego (Rys. 7.).

Dla obu średnic (Ø160 mm i Ø200 mm) system oferuje
identyczny, 5-pozycyjny system montażu, oparty
na dwóch typach paneli:

Instalator ma do dyspozycji dwa rodzaje paneli, które łącznie dają aż 5 różnych opcji montażowych:

• Panel z króćcem centralnym
  Zapewnia jedną, symetryczną pozycję montażu.
• Panel z króćcem asymetrycznym
  Obracając panel o 90°, można uzyskać cztery różne, przesunięte pozycje króćca.

Dla króćca Ø160 mm

Ze względu na wymiary, króciec o średnicy Ø160 mm jest dostępny wyłącznie na panelu z umiejscowieniem centralnym.

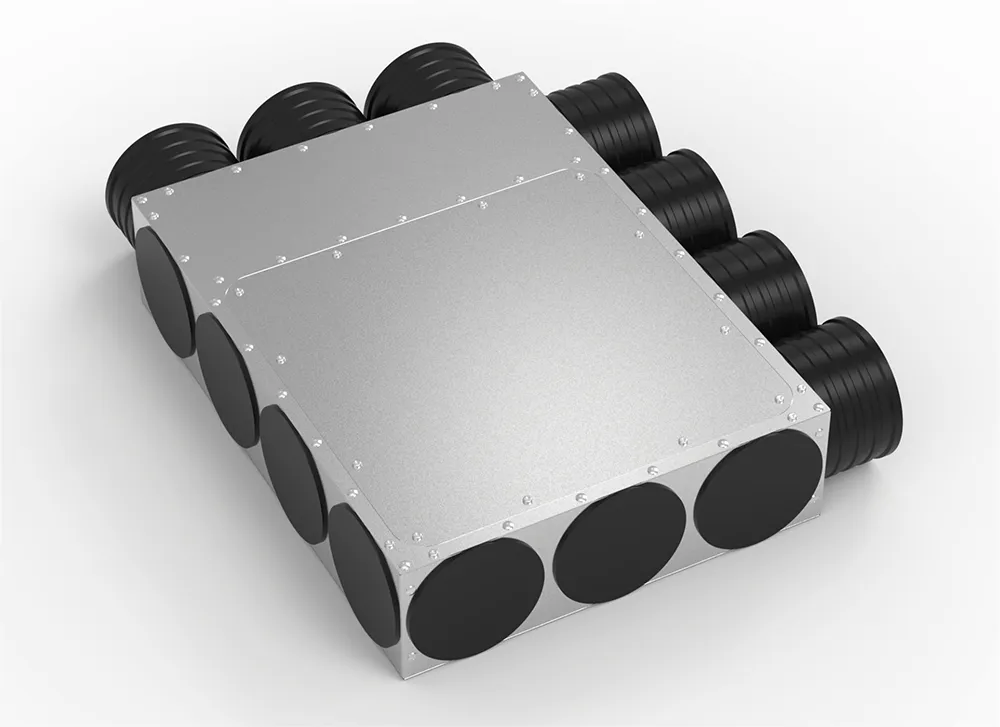

Zestaw zawiera (Rys. 9.):

• rozdzielacz wentylacyjny Atmo Box MULTI z zamontowanymi 2 panelami zaślepiającymi,
• zaślepki i króćce 75 mm samouszczelniające w proporcji 50:50,
• zestaw uchwytów montażowych,
• bit PH-1.

Do zestawu należy dokupić:

• panele/panel z wybranym króćcem,
• w razie potrzeby odpowiednią ilość zaślepek,
• w razie potrzeby odpowiednią ilość króćców 75 mm.
